Жидкостный испаритель FAS 3000

Жидкостный испаритель FAS 3000

isp 3000

Испаритель FAS 3000 по своему типу относится к жидкостным в котором в качестве теплоносителя используется вода. Испаритель применяется для преобразования сжиженного пропан-бутана в газообразный за счет передачи жидкой фазе пропан-бутана энергии нагреваемого теплоносителя.
Инженеры компании FAS разработали эффективный пластинчатый теплообменник. Его эффективность заключается в способности осуществлять теплообмен с очень малым температурным градиентом. Таким образом, разность между водой и жидкой фазой пропан-бутана может составлять всего 1°С.

Но не только это отличает наши испарители, есть и другие преимущества:

    • Оптимальные размеры конструкции, компактность шкафной установки дает свободу в выборе места установки.
    • Небольшой вес и как следствие более простые условия доставки и монтажа испарительной установки.
    • Благодаря профилированию пластин теплообменника испаритель обладает высокой удельной тепловой мощностью.
    • Низкие эксплуатационные затраты значительно увеличивают экономическую целесообразность применения FAS 3000.

Основные технические характеристики жидкостного испарителя:

    • Расчетное давление газа: 25 бар.
    • Расчетное давление горячей воды: 10 бар.
    • Температура теплоносителя (горячей воды): от +70°C до +90°C.
  • Требования к электропитанию: 230В/50Гц.

FAS 3000 C ОПЦИЯМИ

На фото цифрами обозначены:

    • 1. Испаритель жидкостный, FAS 3000.
    • 2. Отсекатель жидкой фазы пропан-бутана.
    • 3. Сенсор контроля уровня для отсекателя жидкой фазы.
    • 4. Запирающий электромагнитный клапан, контролирующий подачу жидкой фазы.
    • 5. Фильтр-грязеуловитель с размером ячейки 0,25 мм.
    • 6. Термоэлемент.
    • 7. Термостат двойного действия.
    • 8. Термометр.
    • 9. Предохранительный клапан.
    • 10. Клеммная распределительная коробка.
    • 11. Датчик давления.
    • 12. Манометр с встроенным запирающим клапаном.
    • 13-14. Шаровый клапан.
    • 15. Манометр.
    • 16. Предохранительный клапан.
    • 17. Шаровый клапан.
    • 18. Регулятор давления.
    • 19. Дифференциальный клапан.
    • 20-21. Шаровой клапан.
    • 22. Манометр.
Заказ № Производительность, кг/ч Выходное давление, мБар
20247 400-800 По требованию заказчика
20246 1000-1200
20245 1500-1900
20229 до 4000
20249 до 7000
20250 до 12000
20248 400-800
93065 1000-1200
93073 1500-1900
93153 до 4000
93074 до 7000
93075 до 14000
Обратите внимание
Входное давление должно быть не менее чем на 0,5 бар выше, чем желаемое давление на выходе.



Насосные агрегаты FAS NZ 80-7-28

Высокопроизводительные насосные агрегаты FAS NZ

Перекачиваемый продукт: сжиженный nz seriesуглеводородный газ (пропан/бутан) без механических и
корроззионных примесей.

Производительность - 80 м3/ч (1320 л/мин) при диф. давлении 7 бар.

Номер Заказа: FAS-Nr. 46008

Тип: NZ 80-7-28

NPSH = 3 m

Многофункциональное сальниковое уплотнение
Соединительные узлы:
Вход фланец DN125, PN40 nach DIN EN 1092-2
Выход фланец DN 100, PN 40 nach DIN EN 1092-2
Материалы:
Корпус : GGG 40.3
Турбинные колеса : GGG 50
Вал: 1.4057
O-кольцо: FPM
В комплекте с электромотором 28 кВт/ 400/690V / 50Hz, IP55, ISO F / ATEX II 2G EExe IIT3
На общей раме смонирован, огрунтован и покрашен.

Испарительная установка FAS 2000 / 620 кг/час

 Испарительная установка FAS 2000/620

FAS 2000 620



Производительность: 620 кг/ч.

Последовательно подключенные четыре испарителя, для Ех-зоны II, комплектно собрана в стальном шкафу (2400 мм x 1800 мм x 600 мм).

Включает в себя:

  • стальной шкаф 2400x1800x600 см с дождевым козырьком, окрашен
  • 4 - FAS2000 - испаритель 170кг/час, непрямого электрического подогрева, для Ex-зоны II, включая 2 электромагнитных клапана на входе испарителя и 1 предохранительный клапан на выходе испарителя, напряжение 400 V/50 Hz, 24кВт, клеммная коробка на испарителе готов к подключению, сепаратор с возможностью опорожнения
  • консоль с вентиляционными отверстиями
  • вход и выход на левой стороне шкафа
  • подсоединение трубопровода на входе DN 25фланец /на выходе DN 50 фланец, сбросная линия DN 25
  • шаровой клапан на входе и выходе, а также между сепаратором и регулятором
  • фильтр-грязеуловитель с фильтром тонкой очистки
  • предохранительный клапан перед испарителем
  • манометр 0 - 25 bar с запорным клапаном перед регулятором
  • регулятор давления с предохранительным запорным клапаном, давление на входе до 16 бар
  • предохранительно-сбросной клапан
  • манометр с запирающим клапаном после регулятора
  • дополнительный трубопровод для подачи паровой фазы от емкости с подключением перед регулятором давления
  • CE-маркировка в соответствии с DGRL 97/23/EG



Скачать опросной лист



ЖИДКОСТНЫЕ ИСПАРИТЕЛЬНЫЕ УСТАНОВКИ

Жидкостные испарители FAS 3000 - высокопроизводительные агрегаты, рассчитанные на применение в составе мощных систем газоснабжения со средним и большим потреблением. Испарители FAS 3000 также применяются в составе комбинированных смесительных установок генерирующих пропано-воздушную смесь.

Эффективность жидкостных испарителей - низкие тепловые затраты в пересчете на единицк выходного продукта - объясняется применением специальных пластинчатых теплообменников с большим коэффициентом полезного действия и возмонжностью работы с малыми температурными градиентами. В пластинчатом теплообменике передача тепло осуществляется через стальные гофрированные пластины, стянутые в пакет. Горячие и холодные слои перемежаются друг с лругом. Такая конструкция теплообменника обеспечивает эффективную компоновку теплообменно поверхности и, соответственно, малые габариты самого апарата. Платсины изготовлены из нержавеющей стали.



№

НОМЕР

ЗАКАЗА

ТИП

ПРОИЗВОДИТЕЛЬНОСТЬ,

кг/час

ТЕМПЕРАТУРА

ТЕПЛОНОСИТЕЛЯ, °С

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

 1.

 ЖИДКОСТНЫЕ ИСПАРИТЕЛИ FAS 3000

 от 400 до 14 000  от +70°С до +90°С  ПОДРОБНЕЕ
 2. 20252   ИСПАРИТЕЛЬНАЯ УСТАНОВКА FAS 3000/200  200  от +70°С до +90°С  ПОДРОБНЕЕ
 3. 20248  ИСПАРИТЕЛЬНАЯ УСТАНОВКА FAS 3000/800  800   от +70°С до +90°С  ПОДРОБНЕЕ
 4. 93065  ИСПАРИТЕЛЬНАЯ УСТАНОВКА FAS 3000/1200  1200   от +70°С до +90°С  ПОДРОБНЕЕ
 5. 93073  ИСПАРИТЕЛЬНАЯ УСТАНОВКА FAS 3000/1900  1900   от +70°С до +90°С  ПОДРОБНЕЕ
 6. 93153 ИСПАРИТЕЛЬНАЯ УСТАНОВКА FAS 3000/4000 4000 от +70°С до +90°С ПОДРОБНЕЕ
 7. 93074 ИСПАРИТЕЛЬНАЯ УСТАНОВКА FAS 3000/7000 7000 от +70°С до +90°С ПОДРОБНЕЕ
8.  93075 ИСПАРИТЕЛЬНАЯ УСТАНОВКА FAS 3000/14000 14000 от +70°С до +90°С ПОДРОБНЕЕ



Остерегайтесь подделок, некачественных и Б/У продуктов приобретая оборудование у посредников!

Для высококвалифицированной консультации и уточнения цен на испарители в Казахстане свяжитесь с нашими специалистами!

+7 (727) 223 00 28

+7 (727) 385 24 02

 Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

 Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

 Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

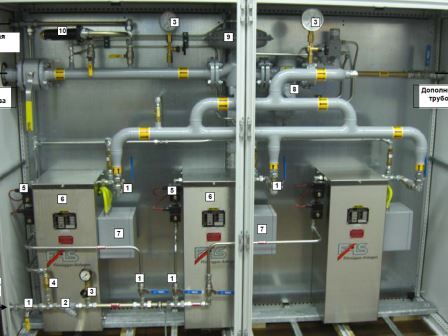

Испарительная установка FAS 2000 / 450 кг/час

Испарительная установка FAS 2000 / 450 кг/час

FAS 2000 450



Комплект поставки

  • Стальной окрашенный шкаф с вентиляционными отверстиями, консоль 100 мм;
  • Грязеуловитель и предохранительный клапан перед испарителем;
  • Испаритель FAS 2000, с двумя электромагнитными клапанами и предохранительным клапаном на входе;
  • Жидкостный отсекатель;
  • Манометр 0–25 бар;
  • 2-ступенчатая регуляторная группа PN 25 с выходным давлением 50 мБар.



Технические характеристики установки FAS-2000 450 (FAS 20259)

Производительность 3х150 кг/час
Выходное давление 50 мБар
Потребляемая мощность 3х18 кВтx
Электропитание 380 В



Эксплуатационные параметры

Входы
жидкой фазы Ду 15
прямой Ду 15
сбросной Ду 15
Выход паровой фазы Ду 50
Габариты 1600х500х1200 мм
Вес 360 кг
