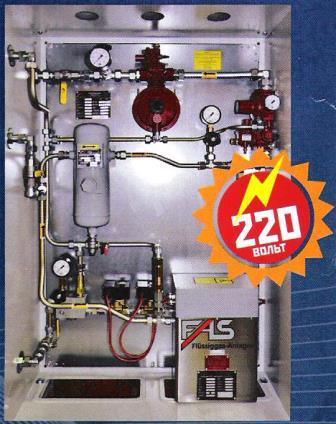

Испарительная установка FAS 2000 / 40 кг/час 220 в

Испарительная установка FAS 2000 / 40 кг/час (220 В)

FAS 2000   40 220



Комплект поставки

  • Стальной окрашенный шкаф с вентиляционными отверстиями, консоль 100 мм;
  • Грязеуловитель и предохранительный клапан перед испарителем;
  • Испаритель FAS 2000, с двумя электромагнитными клапанами и предохранительным клапаном на входе;
  • Жидкостный отсекатель;
  • Манометр 0–25 бар;
  • 2-ступенчатая регуляторная группа PN 25 с выходным давлением 50 мБар.



Технические характеристики установки FAS-2000 • 40 (FAS 203381)

Производительность 40 кг/час
Максимальное давление 25 Бар
Выходное давление 50 мБар
Потребляемая мощность 4,4 кВт
Электропитание 230 В



Эксплуатационные параметры

Входы
жидкой фазы Ду 25
прямой Ду 25
сбросной Ду 15
Выход паровой фазы Ду 25
Габариты 800х400х1200 мм
Вес 140 кг

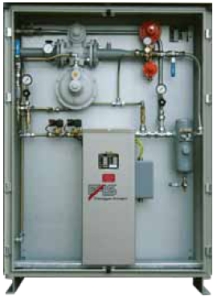

Испарительная установка FAS 2000 / 60 кг/час

Испарительная установка FAS 2000 / 60 кг/час

FAS 2000 60



Комплект поставки

  • Стальной окрашенный шкаф с вентиляционными отверстиями, консоль 100 мм;
  • Грязеуловитель и предохранительный клапан перед испарителем;
  • Испаритель FAS 2000, с двумя электромагнитными клапанами и предохранительным клапаном на входе;
  • Жидкостный отсекатель;
  • Манометр 0–25 бар;
  • 2-ступенчатая регуляторная группа PN 25 с выходным давлением 50 мБар.



Технические характеристики установки FAS-2000 • 60 (FAS 20648)

Производительность 60 кг/час
Максимальное давление 25 Бар
Выходное давление 50 мБар
Потребляемая мощность 12 кВт
Электропитание 380 В



Эксплуатационные параметры

Входы
жидкой фазы Ду 15
прямой Ду 15
сбросной Ду 15
Выход паровой фазы Ду 25
Габариты 1200х500х1200 мм
Вес 265 кг

Электрическая испарительная установка FAS 2000 / 32 кг/час

 Испарительная установка FAS 2000 / 32 кг/час (220 В)

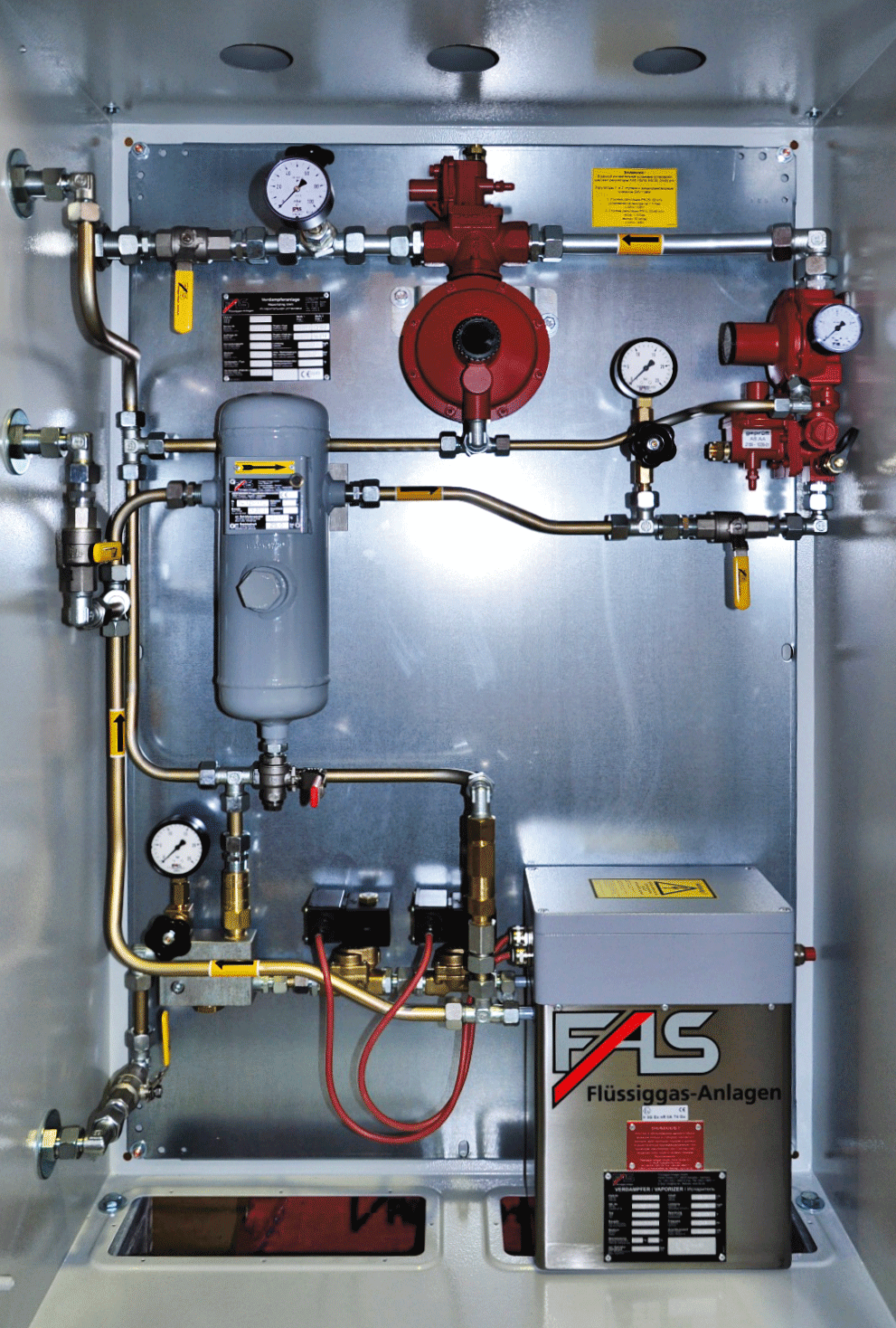

isparitel-40



Испарительная установка комплектно собрана в стальном шкафу. Подключение подводящих магистралей осуществляется через фланцевые соединения на боковой стороне шкафа. Испарительная установка снабжена 2-ступенчатой регуляторной группой, обеспечивающей стабильное выходное давление паровой фазы СУГ 50 мБар.

В установке применен электрический испаритель Typ 2000-220 косвенного подогрева (взрывобезопасное исполнение для зоны Ex II, потребляемая мощность 5 кВт). II. На линии паровой фазы (за испарителем) в качестве контрольного элемента расположен сепаратор (отсекатель) жидкой фазы. Сепаратор может быть оснащен сенсором контроля уровня (опционально). В нижней части сепаратора размещен стравливающий шаровой клапан для удаления тяжелых остатков.

Температурный режим контролируется с помощью термостатов (датчиков температуры). При достижении рабочей температуры открываются электромагнитные клапаны, установленные на входной магистрали. Клапаны обеспечивают полное прекращение подачи жидкой фазы при возникновении нештатных ситуаций: превышении расхода, отключении электроснабжения, превышении температуры паровой фазы на выходе из испарителя и т. д.

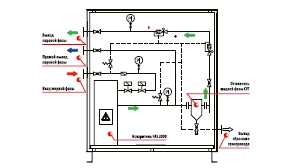

гИДРАВЛИЧЕСКАЯ СХЕМА FAS 2000 32



Гидравлическая схема испарительной установки FAS 2000

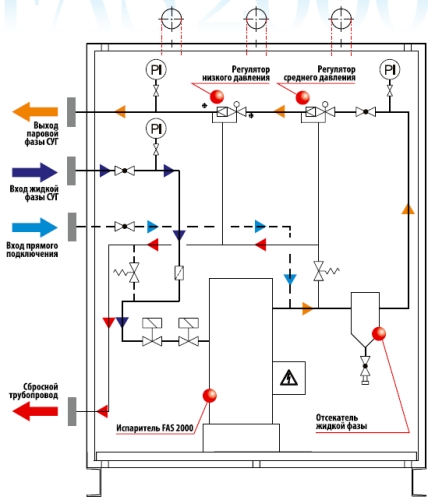

УНИФИЦИРОВАННАЯ ГИДР.СХЕМА 2000 32

Унифицированная гидравлическая схема испарительных установок серии FAS 2000

Унификация испарительных электрических установок серии FAS 2000 позволила значительно повысить надежность и долговечность агрегатов, применить отлаженные технические решения, повлиявшие в конечном итоге на стоимость испарителей. При этом конструкция допускает доработку для особых условий эксплуатации.

Комплект поставки

  • Стальной окрашенный шкаф с вентиляционными отверстиями, консоль 100 мм;
  • Грязеуловитель и предохранительный клапан перед испарителем;
  • Испаритель FAS 2000, с двумя электромагнитными клапанами и предохранительным клапаном на входе;
  • Жидкостный отсекатель с возможностью опорожнения;
  • Манометр 0–25 бар с манометр-запирающим клапаном;
  • 2-ступенчатая регуляторная группа PN 25 с выходным давлением 50 мБар.



Технические характеристики испарительной установки FAS-2000 32 (номер по каталогу производителя — 20925)

Производитель

FAS (Flussiggas Anlagen GmbH), Германия

Тип

«сухой» электрический

Производительность

32 кг/час

Температура газа на выходе

не более 70°С

Потребляемая мощность, не более

5 кВт (230 В)

Максимальное давление

25 Бар

Выходное давление

50 мБар



Эксплуатационные параметры

Входы (жидкой фазы, прямой, сбросной)

Ду 15

Выход паровой фазы

Ду 25

Сечение подводящего кабеля электропитания, не менее

3,0 мм2

Габариты

800х400х1200 мм

Вес

140 кг

Скачать опросной лист



Электрический испаритель FAS 2000 / 32 кг/час

Испарительная установка FAS 2000 / 32 кг/час (380 В)

FAS 2000 32 380 В



Комплект поставки

  • Стальной окрашенный шкаф с вентиляционными отверстиями, консоль 100 мм;
  • Грязеуловитель и предохранительный клапан перед испарителем;
  • Испаритель FAS 2000, с двумя электромагнитными клапанами и предохранительным клапаном на входе;
  • Жидкостный отсекатель;
  • Манометр 0–25 бар;
  • 2-ступенчатая регуляторная группа PN 25 с выходным давлением 50 мБар.



Технические характеристики установки FAS-2000 • 32 (FAS 20977)

Производительность 32 кг/час
Максимальное давление 25 Бар
Выходное давление 50 мБар
Потребляемая мощность 5 кВт
Электропитание 380 В



Эксплуатационные параметры

Входы
жидкой фазы Ду 15
прямой Ду 15
сбросной Ду 15
Выход паровой фазы Ду 25
Габариты 800х400х1200 мм
Вес 140 кг



Электрический испаритель FAS 2000 / 15 кг/час

Электрический испаритель FAS 2000 / 15 кг/час (20338)

В наличии на складе в г. Алматы по супер ценам!

Данная модель испарителя была разработана с учетом специфики систем автономного газоснабжения индивидуального назначения. Так, мощность суммарного пикового энергопотребления (включая отопление, горячее водоснабжение, приготовление пищи, резервное электропитание) частных домов среднего размера может достигать 150–200 кВт. При том, что такие нагрузки сравнительно кратковременны (в основном текущее потребление в несколько раз меньше), пиковая производительность резервуарного парка с естественным испарением намного ниже. В таких ситуациях применение испарителя более чем оправдано и может служить гарантией от перебоев в тепло- и энергоснабжение в любое время года.

fas2000
Конструкция испарителя предус
матривает защиту от нештатных ситуаций: общего перегрева агрегата, поступления жидкой фазы газа в выходной трубопровод, прекращения подачи электроэнергии и др. Электрооборудование отвечает требованиям VDE 0165/DIN 57165 и VDE 0100/DIN 57100. Уровень взрывобезопасности — Ех 2.

Испарители типа FAS 2000 относятся к т.н «сухим» испарителям косвенного нагрева. В них для передачи тепла от нагревательных элементов применяется не жидкий теплоноситель, а сплав на основе алюминия с высоким коэффициентом теплопроводности. Эта характеристика металлического теплоносителя позволяет испарителю после включения быстро, в течение минуты, выходить на рабочие режимы и тем самым существенно снижать затраты электроэнергии. Управление работой испарителя осуществляется с помощью термодатчиков, связанных с электромагнитными клапанами на входе и выходе. Такое решение позволило обеспечить безопасную работу испарителя в любых режимах.

Технические характеристики испарителя FAS-2000 15 (номер по каталогу производителя — 20333)

Производитель

FAS (Flussiggas Anlagen GmbH), Германия

Тип

«сухой» электрический

Производительность

15 кг/час

Температура газа на выходе

не более 70°С

Потребляемая мощность, не более

3,2 кВт (230 В, 14А)

Максимальное давление

25 Бар



Эксплуатационные параметры

Диаметр трубопровода

12 мм

Сечение подводящего кабеля электропитания, не менее

2,5 мм2

Высота

350 мм

Вес

25 кг
