Насосные агрегаты FAS NZ 100-5-24

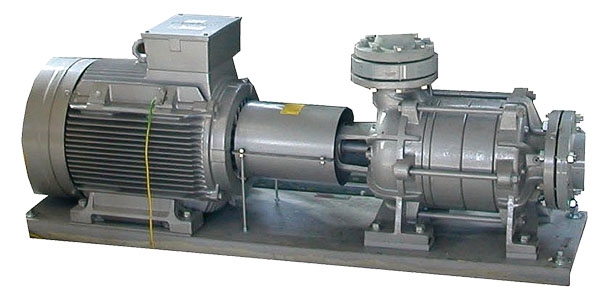

Высокопроизводительные насосные агрегаты FAS NZvisokoproizvoditeljnie nasosi fas nz foto largest

Перекачиваемый продукт: сжиженный углеводородный газ (пропан/бутан) без механических и
корроззионных примесей.

Производительность - 100 м3/ч (1660 л/мин) при диф. давлении 5 бар.

Номер Заказа: FAS-Nr. 46010

Тип: NZ 100-5-24

NPSH = 3,8 m

Многофункциональное сальниковое уплотнение
Соединительные узлы:
Вход фланец DN125, PN40 nach DIN EN 1092-2
Выход фланец DN 100, PN 40 nach DIN EN 1092-2
Материалы:
Корпус : GGG 40.3
Турбинные колеса : GGG 50
Вал: 1.4057
O-кольцо: FPM
В комплекте с электромотором 24 кВт/ 400/690V / 50Hz, IP55, ISO F / ATEX II 2G EExe IIT3
На общей раме смонирован, огрунтован и покрашен

nz 100-5-24

Внимание!

Не допускается работа при "сухом ходе" (работа при отсутствии СУГ), а также

против закрытой задвижки!
Рекомендуемые элементы защиты насоса:
_сенсор контроля потока
_ сенсор контроля наличия продукта
_ сенсор контроля максимального давления
_ байпасный клапан

Жидкостная испарительная установка FAS 3000/1200

Испарительная установка FAS 3000 / 1200 кг/час (93065)

fas 3000 200



Комплект поставки

  • Испаритель FAS 3000 • 1200 кг/час;
  • Термостат для контроля температуры газа;
  • 2 сенсора контроля уровня жидкости
  • 2 электромагнитных клапана на входе жидкой фазы
  • Предохранительные клапаны на магистралях паровой и жидкой фаз;
  • Термометры;
  • Датчик давления воды;
  • Отсекатель жидкой фазы с шаровыми кранами для опорожнения;
  • Выносной щит электроуправления для монтажа вне взрывоопасной зоны;
  • Регуляторная группа: (регулятор среднего давления, давление на входе — до 16 бар, давление на выходе — 1,5 бар; регулятор низкого давления с выходным давлением 50 мбар; предохранительные сбросной и запорный клапаны; манометр



Характеристики установки FAS-2000 1200 (FAS 93065)

Производительность 800 кг/час
Выходное давление 50 мБар
Расчетное давление 25/10 бар (газ/вода)
Температура воды 90/70°C
Электропитание 230 В



Эксплуатационные параметры

Входы (жидкой фазы, прямой, горячей воды) Ду 50
Выход горячей воды Ду 50
Выход паровой фазы Ду 80
Габариты 2400х1800х600 мм
Вес 760 кг



Насосные агрегаты FAS NZ 80-11-47

Высокопроизводительные насосные агрегаты FAS NZ

Перекачиваемый продукт: сжиженныйnz seriesуглеводородный газ (пропан/бутан) без механических и
корроззионных примесей.

Производительность - 80 м3/ч (1320 л/мин) при диф. давлении 11 бар.

Номер Заказа: FAS-Nr. 46009

Тип: NZ 80-11-47

NPSH = 3 m

Многофункциональное сальниковое уплотнение
Соединительные узлы:
Вход фланец DN125, PN40 nach DIN EN 1092-2
Выход фланец DN 100, PN 40 nach DIN EN 1092-2
Материалы:
Корпус : GGG 40.3
Турбинные колеса : GGG 50
Вал: 1.4057
O-кольцо: FPM
В комплекте с электромотором 47 кВт/ 400/690V / 50Hz, IP55, ISO F / ATEX II 2G EExe IIT3
На общей раме смонирован, огрунтован и покрашен.

Жидкостная испарительная установка FAS 3000/800

Испарительная установка FAS 3000 / 800 кг/час (20248)

FAS 3000 800



Комплект поставки

  • Испаритель FAS 3000 • 800 кг/час;
  • Термостат для контроля температуры газа;
  • 2 сенсора контроля уровня жидкости
  • 2 электромагнитных клапана на входе жидкой фазы
  • Предохранительные клапаны на магистралях паровой и жидкой фаз;
  • Термометры;
  • Датчик давления воды;
  • Отсекатель жидкой фазы с шаровыми кранами для опорожнения;
  • Выносной щит электроуправления для монтажа вне взрывоопасной зоны;
  • Регуляторная группа: (регулятор среднего давления, давление на входе — до 16 бар, давление на выходе — 1,5 бар; регулятор низкого давления с выходным давлением 50 мбар; предохранительные сбросной и запорный клапаны; манометр



Технические характеристики установки FAS-2000 800 (FAS 20248)

Производительность 800 кг/час
Выходное давление 50 мБар
Расчетное давление 25/10 бар (газ/вода)
Температура воды 90/70°C
Электропитание 230 В



Эксплуатационные параметры

Входы (жидкой фазы, прямой, горячей воды) Ду 32
Выход горячей воды Ду 50
Выход паровой фазы Ду 50
Габариты 2400х1800х600 мм
Вес 862 кг



Жидкостная испарительная установка FAS 3000/200

Испарительная установка FAS 3000 / 200 кг/час (20252)

fas 3000 200



Комплект поставки

  • Испаритель FAS 3000 • 200 кг/час;
  • Термостат для контроля температуры газа;
  • 2 сенсора контроля уровня жидкости
  • 2 электромагнитных клапана на входе жидкой фазы
  • Предохранительные клапаны на магистралях паровой и жидкой фаз;
  • Термометры;
  • Датчик давления воды;
  • Отсекатель жидкой фазы с шаровыми кранами для опорожнения;
  • Выносной щит электроуправления для монтажа вне взрывоопасной зоны;
  • Регуляторная группа: (регулятор среднего давления, давление на входе — до 16 бар, давление на выходе — 1,5 бар; регулятор низкого давления с выходным давлением 50 мбар; предохранительные сбросной и запорный клапаны; манометр



Технические характеристики установки FAS-2000 600 (FAS 20252)

Производительность 200 кг/час
Выходное давление 50 мБар
Расчетное давление 25/10 бар (газ/вода)
Температура воды 90/70°C
Электропитание 230 В



Эксплуатационные параметры

Входы
жидкой фазы Ду 25
прямой Ду 25
сбросной Ду 25
горячей воды Ду 25
Выход горячей воды Ду 25
Выход паровой фазы Ду 50
Габариты 1200х1200х400 мм
Вес 255 кг

Гидравлическая схема FAS 3000 200

Гидравлическая схема жидкостной испарительной установки FAS 3000 • 200 (FAS 20252)
