Универсальная газовая заправочная колонка


Назначение: универсальная газовая заправочная колонка тип FAS-220М, предназначена для заправки автомобилей и заправки бытовых баллонов сжиженным углеводородным газом. Конструкция заправочной колонки позволяет одновременно выполнять как заправку автомобиля, так и заправку бытовых баллонов.

220мНомер по каталогу: FAS-Nr. 354752

Универсальная газозаправочная колонка FAS-220 WM с постом заправки бытовых газовых баллонов:

  • Заправка автомобилей и заправка 27- и 50-литровых газовых баллонов с помощью специализированного оборудования!
  • Гарантированное и безопасное наполнение бытовых баллонов!
  • Полный контроль процесса наполнения с архивированием  последних 5000 наполнений!
  • Учет массы (кг), объема (л), плотности отпускаемого топлива, а также количества, веса и типа баллонов;
  • Соответствие всем требованиям надзорных организаций.
  •

 Технические характеристики:

  • Электронная часть - ER4/ 230 В 50 Гц;
  • Панель данных расходомера (в кг)/ Внешнее ЖК-табло (л) - 1 (внутри)/1;
  • Гидравлика PN25;
  • Арматура: отсекатель паровой фазы с фильтром тонкой очистки, комплект клапанов (дифференциальный, обратный, предохранительный клапаны, мембранный регулятор), шланг высокого давления (5 м) LPG 19 со скоростным клапаном и разрывной муфтой);
  • Узел входа (жидкая фаза)/Узел выхода (паровая фаза) - шаровой клапан 1" NPT IG/ шаровой клапан 3/4" NPT IG;

Информационные данные на внешнем табло:

  • «Цена за литр»;
  • «Количество литров»;
  • «Общая стоимость»;
  • «Вес тары»;
  • «Количество СУГ»;
  • «Вес полного баллона».

Информационные данные на служебной внутренней панели:

  • Количество отпущенного продукта в килограммах;
  • Текущие данные о плотности и температуре СУГ.
  •

Дополнительное оборудование (поставляется отдельно):

  • Электромагнитный клапан (1- или 2-ступенчатый);
  • Узел электрообогрева колонки;
  • Комплект диэлектрических фланцев для монтажа подземного трубопровода.

Владелец автотранспортного средства получает информацию о литрах, стоимости за литр и общей суммы к оплате. Оператор и надзорный персонал АГЗС получают возможность полного учета всех параметров СУГ с помошью дополнительного монитора, расположенного внутри заправочной колонки. Заправка бытовых газовых баллонов емкостью 5, 27 и 50 л осуществляется по отдельно выделенной линии на специализированном оборудовании.

Особенности:

  • Каждый баллон перед наполнением взвешивается на специальной весовой платформе;
  • Автоматически определяется количество СУГ в килограммах, подлежащих к заправке в баллон;
  • Подключение баллона к посту заправки осуществляется двумя струбцинами;
  • По достижении заданного веса процесс наполнения прекращается автоматически;
  • Оператор и владелец баллона имеют возможность полного контроля за количеством заправленного СУГ в баллон, интегрированная система контроля предотвращает переполнение баллона.
  •

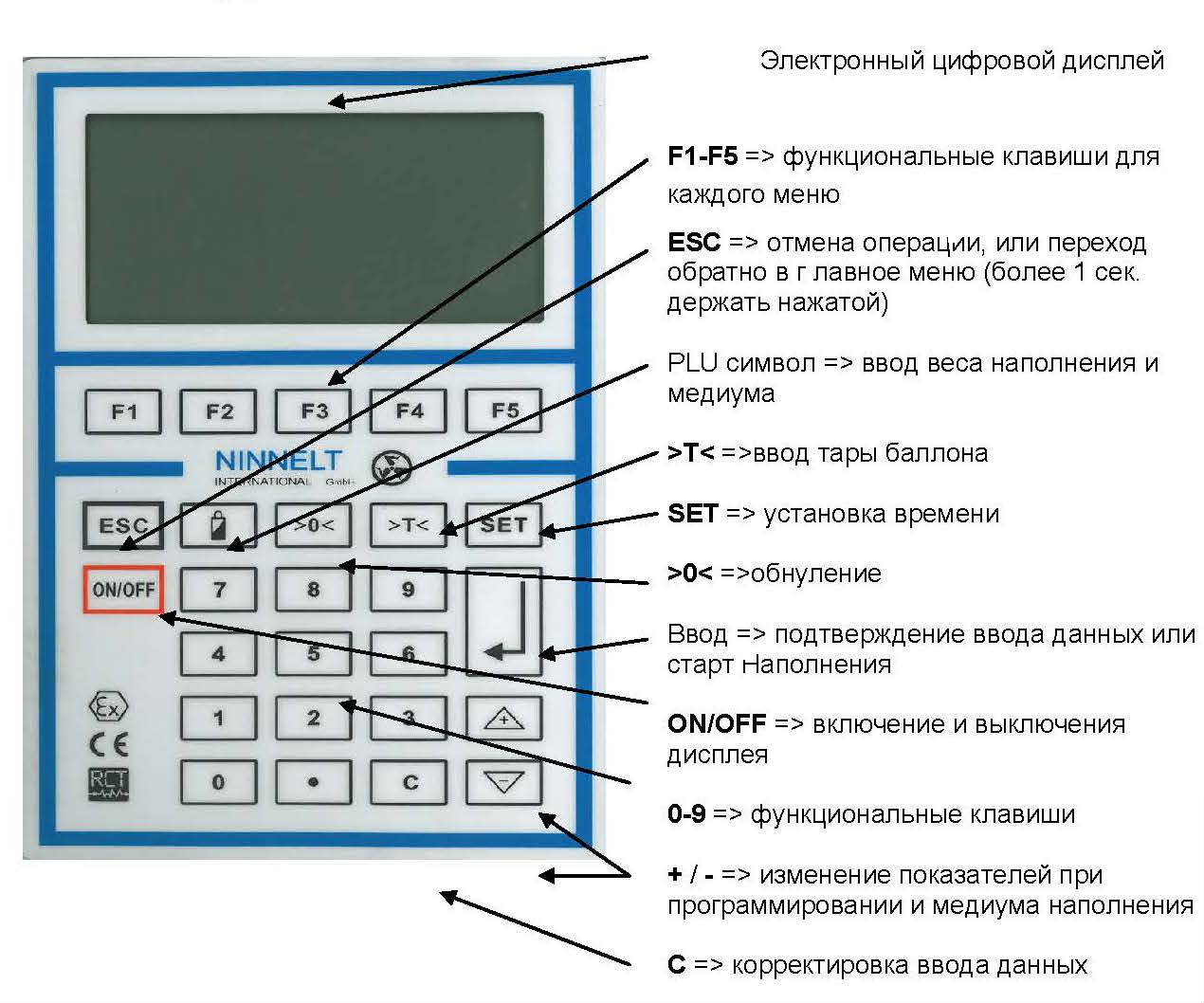

Управление процессом заправки баллонов осуществляется с помощью специализированого пункта управления:

  • F1-F5 => функциональные клавиши для каждого пункта меню;
  • ESC => отмена операции или возврат в главное меню;
  • PLU-символ => ввод веса наполнения и вид топлива;
  • >T< => ввод тары баллона;
  • SET => установка времени;
  • >0< =>обнуление;
  • Ввод => подтверждение ввода данных или старт наполнения;
  • ON/OFF => включение/выключение дисплея.

Перед наполнением определяется вес тары баллона.

Вносится количество СУГ для заправки баллона.
Прекращение заправки происходит в автоматическом режиме;
Блок памяти сохраняет данные о последних 5000 операциях.

Рабочее давление, бар до 25
Производительность, л/мин.
минимальная 5
максимальная 50
Вес, кг 270
Размеры, мм:
высота(колонка) 2450
высота (механическая часть) 718
ширина 500
глубина 760
Электропитание 230 В, 50 Гц

При наполнении баллонов:
Предел взвешивания: 1-100 кг
Вес наполнения: макс. 50 кг
Вес тары: макс. 50 кг
дисплей ПНБ1


1-5
1-4
1-3
1-2
1-1
