СМЕСИТЕЛЬНЫЕ УСТАНОВКИ

Смесительные установки

Практика показывает, что эксплуатация систем, работающих на магистральном природном газе, в ряде случаев сопряжена с рядом трудностей. Внезапные падения давления газа в системе, появление водяного конденсата в трубопроводах; «веерные» отключения — все это ведет к вынужденным остановкам оборудования предприятий и риску больших производственных потерь.

Между тем механизм компенсирующих мероприятий давно отработан и апробирован в странах Западной Европы. Основным элементом таких комплексов являются современные смесительные установки FAS 4000.

Система автономного газоснабжения (как основная, так и резервная), будучи оснащенной смесительной установкой, позволяет осуществлять подпитку систем на природном газе без необходимости остановки рабочего процесса и каких-либо наладочных работ. Использование смесительных установок наиболее оправдывает себя в следующих ситуациях:

- резервное газоснабжение систем, работающих на природном газе;
- покрытие пиковых нагрузок при потреблении природного газа;
- использование как в новых, так и в имеющихся, сетях СУГ на объектах с повышенным риском образования конденсата в газопроводе.

Любой промышленный потребитель, коттеджный поселок при использовании системы резервного газоснабжения, оснащеной смесительной установкой получают неоспоримые преимущества.

Смесительные установки 1



Смесительные установки FAS 4000 делятся на два типа:

- системы низкого давления — ND;
- системы высокого давления — HD.

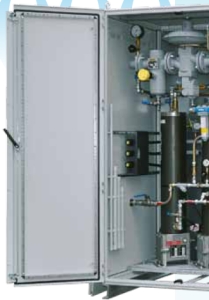

Системы низкого давления, как правило, являются достаточно экономичными и поставляются в качестве шкафных установок
для систем с давлением на выходе не более 500 мБар.

Системы высокого давления с автоматической настройкой калорийности газовоздушной смеси представляют из себя более сложные агрегаты и производятся в зависимости от реальных условий эксплуатации в каждом отдельном случае.



Заказ № Тип смесителя Производительность, м3 (пропан-воздушная смесь)/кг (СУГ) Вход/выход СУГ Давление входное/выходное, мБар
93 710 FAS 4000-32 ND 30/30 DN15/DN50 2000–5000/до 500
93 711 FAS 4000-60 ND 50/60 DN15/DN50 2000–5000/до 500
93 712 FAS 4000-100 ND 80/100 DN20/DN65 2000–5000/до 500
93 713 FAS 4000-160 ND 130/160 DN25/DN65 2000–5000/до 500
93 714 FAS 4000-300 ND 240/300 DN25/DN65 2000–5000/до 500

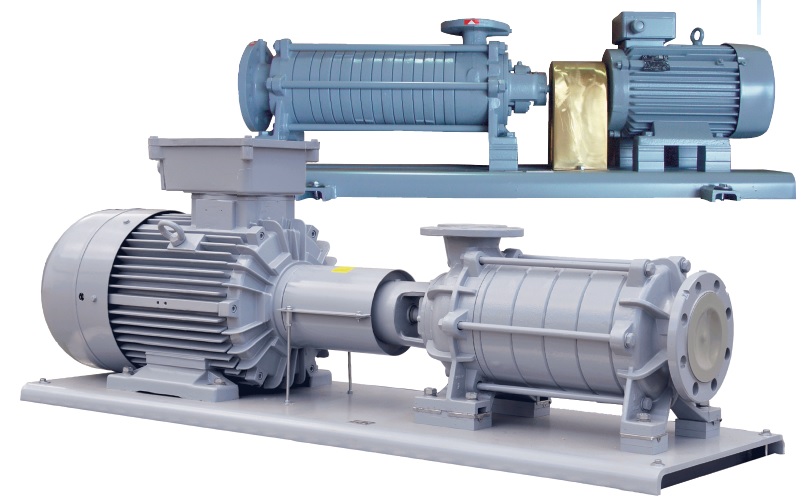

Насосные агрегаты FAS NZ 200-5-58

Высокопроизводительные насосные агрегаты FAS NZ

Перекачиваемый продукт: сжиженныйnz seriesуглеводородный газ (пропан/бутан) без механических и
корроззионных примесей.

Производительность - 200 м3/ч (3320 л/мин) при диф. давлении 5 бар.

Номер Заказа: FAS-Nr. 46016

Тип: NZ 200-5-58

NPSH = 2.9 m

Многофункциональное сальниковое уплотнение
Соединительные узлы:
Вход фланец DN125, PN40 nach DIN EN 1092-2
Выход фланец DN 100, PN 40 nach DIN EN 1092-2
Материалы:
Корпус : GGG 40.3
Турбинные колеса : GGG 50
Вал: 1.4057
O-кольцо: FPM
В комплекте с электромотором 58 кВт/ 400/690V / 50Hz, IP55, ISO F / ATEX II 2G EExe IIT3
На общей раме смонирован, огрунтован и покрашен.

СМЕСИТЕЛИ И КОМБИНИРОВАННЫЕ СИСТЕМЫ

Смесители и комбинированные системы

Смесительные и комбинированные установки FAS 4000

Инженеры и специалисты компании FAS давно и пристально наблюдают за объектами газового хозяйства. Среди этих объектов есть те, на которых установлено наше оборудование, и есть объекты, просто пользующиеся магистральным природным газом. Как показала практика и на таких объектах не обходится без ряда проблем и трудностей. Одними из основных являются:

    • Неожиданное падение давления в трубопроводе магистрального газа.
    • Конденсат в трубопроводах.
    • "Веерные" отключения подачи природного газа.


К сожалению, такие проблемы часто приводят к незапланированным остановкам оборудования и производственных линий, что естественно отражается на прибыли.

Именно такие проблемы уже достаточно давно появлялись у наших коллег в Европе. Решением стали современные смесительные и комбинированные установки FAS 4000. По сути, наличие в комплексе газоснабжения (автономного или резервного) смесительной установки позволяет осуществлять подпитку систем на природном газе. Более того, для этого не нужно производить остановку оборудования или производить дополнительные наладочные работы.

Целесообразное применение смесительных установок FAS 4000:

    • При периодических перерывах поставок природного газа.
    • Включение смесительных установок в работу систем с частыми пиковыми нагрузками по потреблению магистрального газа.
    • Использование на объектах с частыми образованиями конденсата в трубопроводах.


В целом, мы абсолютно уверены, что наличие резервной системы газоснабжения избавит промышленные объекты или коттеджные поселки от неприятных ситуаций, связанных с перебоями в работе газового оборудования и отсутствием газа.

Рекомендуем дополнительно

  • Практика показывает, что эксплуатация систем, работающих на магистральном природном газе, в ряде случаев сопряжена с рядом трудностей. Внезапные падения давления газа в системе, появление водяного кон...
  • Насосно-счетные установки (узлы слива)
    Насосно-счетная установка служит для перелива и учета принимаемого газа из автомобилей - газовозов. Многие автоцистерны не оборудованы насосами и тем более счетчиками, сливают газ самотеком и контро...
  • Газоснабжение объектов промышленного назначения
  •  Газоснабжение предприятий можно разделить на две целевые группы, одна из них - это резервное газоснабжение, а вторая - это использование пропан-бутана в качестве основного вида энергоносителя. Благ...
  • Газоснабжение котеджных поселков
  •  Одним из сдерживающих факторов для организации массового коттеджного строительства является отсутствие инженерных коммуникаций, способных обеспечить современный поселок. Для решения большинства пробле...



Смесительные и комбинированные установки FAS 4000

Смесительные и комбинированные установки FAS 4000

FAS 4000



Практика показывает, что эксплуатация систем, работающих на магистральном природном газе, сопряжена с рядом трудностей. Внезапные падения давления газа в системе, появление водяного конденсата в трубопроводах; «веерные» отключения — все это ведет к вынужденным остановкам оборудования предприятий и риску больших производственных потерь.

Между тем механизм компенсирующих мероприятий давно отработан и апробирован в странах Западной Европы. Основным элементом таких комплексов являются современные смесительные установки FAS 4000.

Комплекс автономного газоснабжения (как основного, так и резервного), будучи оснащенным смесительной установкой, позволяет осуществлять подпитку систем на природном газе без необходимости остановки рабочего процесса и каких-либо наладочных работ.

Области применения смесительных установок

  • резервное газоснабжение систем на природном газе;
  • покрытие пиковых нагрузок;
  • использование на объектах с повышенным риском образования конденсата в газопроводах

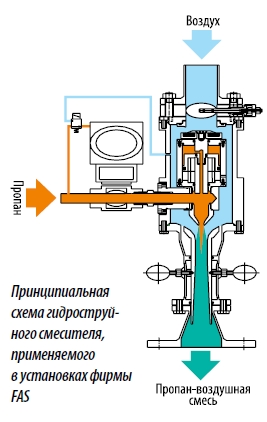

Гидроструйный смеситель

Принципиальная схема гидроструйного смесителя, применяемого в установках фирмы FAS

Заказ № Тип смесителя Производительность, м3 (пропан-воздушная смесь)/кг (СУГ) Вход/выход СУГ Давление входное/выходное, мБар
93 710 FAS 4000-32 ND 30/30 DN15/DN50 2000–5000/до 500
93 711 FAS 4000-60 ND 50/60 DN15/DN50 2000–5000/до 500
93 712 FAS 4000-100 ND 80/100 DN20/DN65 2000–5000/до 500
93 713 FAS 4000-160 ND 130/160 DN25/DN65 2000–5000/до 500
93 714 FAS 4000-300 ND 240/300 DN25/DN65 2000–5000/до 500

FAS 4000 ND

Смесительные установки FAS 4000 делятся на два типа: ND (системы низкого давления) и HD (системы высокого давления). Системы низкого давления, как правило, достаточно экономичны и поставляются в качестве шкафных установок для систем с давлением на выходе не более 500 мБар. Системы высокого давления с автонастройкой калорийности газовоздушной смеси —
более сложные агрегаты, производимые с учетом конкретных условий эксплуатации.

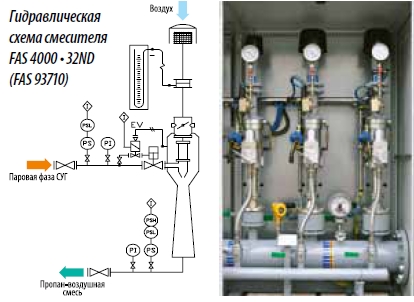

FAS 4000 HD











Жидкостная испарительная установка FAS 3000/14000

Жидкостные испарительные установки серии FAS 3000 повышенной производительности

FAS 3000 7000

Компания FAS предлагает также мощные испарительные установки производительностью до 14000 кг/час на базе жидкостных испарителей Typ FAS 3000 (PN 25) непрямого водяного подогрева, с теплоизоляцией и Еx-защитным исполнением для Еx-защитной зоны I, с контролем от переполнения, вид защиты — IP 54. Характеристики этих агрегатов приведены в таблице.
