Газовая заправочная станция FAS

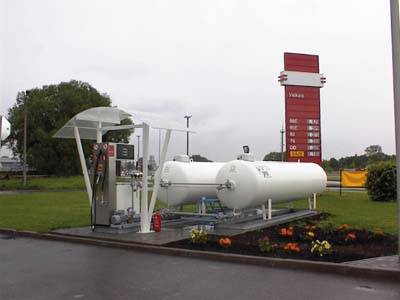

АГЗС с подземными резервуарами  АГЗС с наземными резервуарами
 моноблок газовый  АГЗС автогазтрейд



Газовая заправочная станция (МОНОБЛОК) для заправки автомобилей сжиженными углеводородными газами (СУГ):

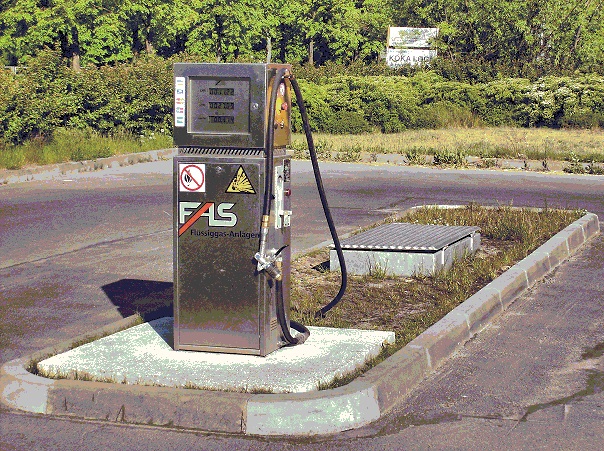

Газовые заправочные станции FAS



- с наземно-размещенными емкостями объемом 4.6, 6.5, 8.5 и 9.2 м3;

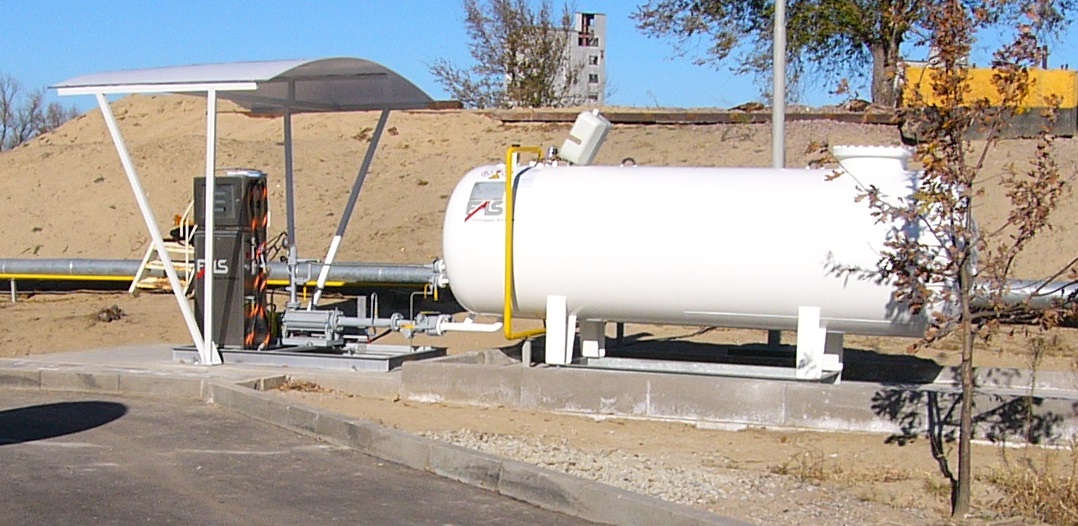

Газовые заправочные станции FAS          Газовая заправочная станция в Алматы



- с подземно-размещенными емкостями объемом от 4.6 до 20 м3.

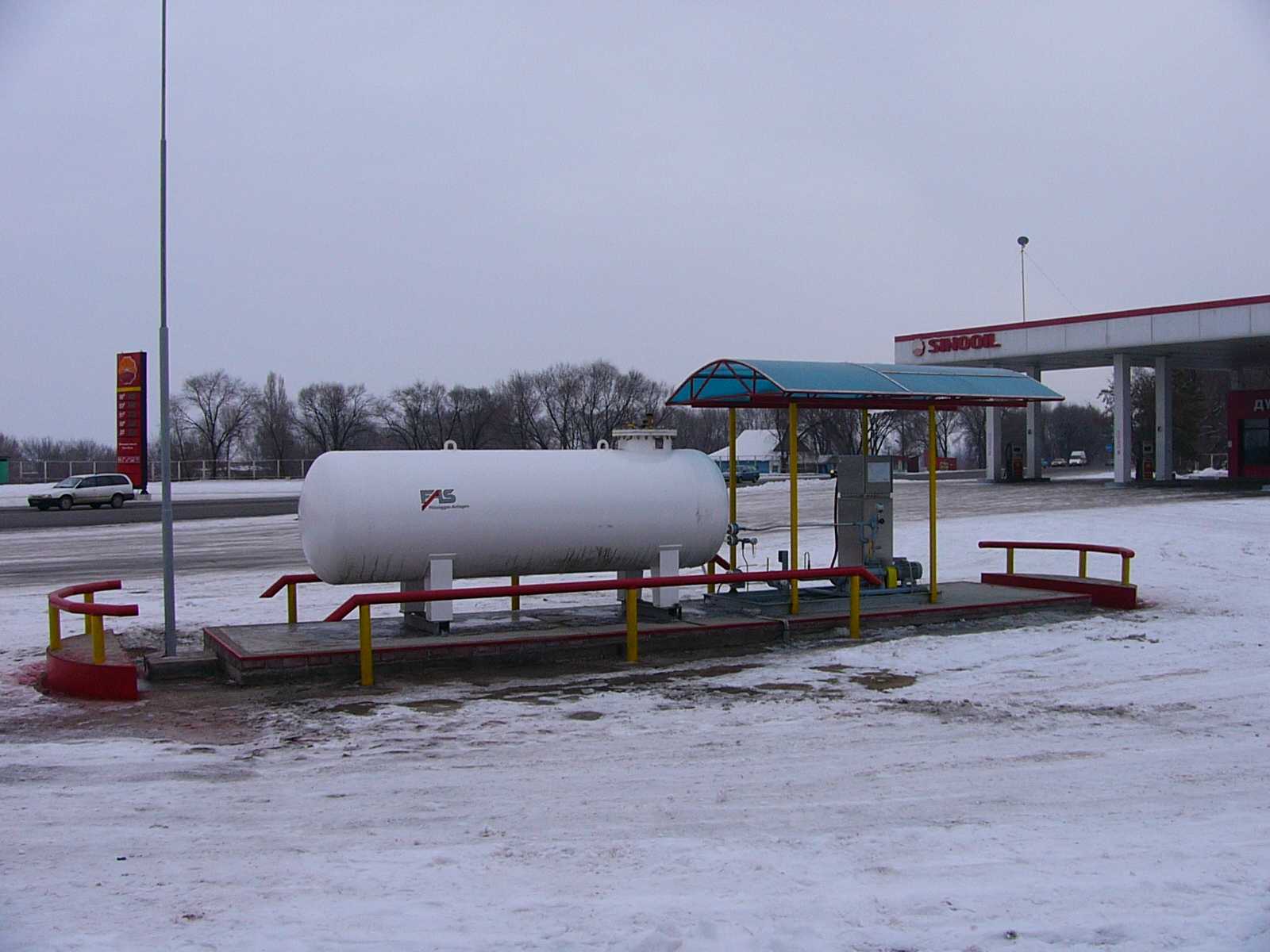

Газовая заправочная станция             Газовая заправочная станция





Газовые заправочные станции FAS и комплектующие к ним эксплуатируются во многих регионах мира. В Республике Казахстан прочно зарекомендовали себя как символ  надежности и долговечности. Все больше и больше Казахстанцев начинают понимать, что купив один раз FAS-оборудование, полностью закрывается вопрос по техническому обслуживанию. Нередко встречаются клиенты по вопросам переоснащения оборудования других марок на оборудование FAS. Так же, все больше и больше потребителей СУГ начинают оценивать престиж компании по марке оборудования, на котором их обслуживают, где несомненным лидером является оборудование FAS.



Универсальная технологическая схема АГЗС позволяет использовать насосный агрегат не только для подачи продукта к колонке,но и для заправки собственных емкостей станции. Станции комплектуются открытовихревыми насосными агрегатами, производительностью 50 и 100 л/мин, которые отличаются чрезмерно низким уровнем шума и высокой надежностью. В стандартном исполнении комплектуются одной, двумя или тремя емкостями. Исполнение колонок обеспечивает надежную эксплуатацию при низких температурах. Допускается изготовление станций с соединительными узлами для последующего подключения универсальной установки для заправки бытовых баллонов, либо для расширения емкостного объема станции и подключения дополнительных емкостей.



Скачать опросной лист



Автогазозаправочная станция (АГЗС или моноблок).



Газовая заправочная станция



Стандартное исполнение (номер заказа: FAS-Nr. 931470) состоит из следующих основных компонентов:

1. Электронная заправочная колонка Typ FAS-120 литр/кг (PRESET) для отпуска сжиженных углеводородных газов потребителю в литрах с возможностью учета отпущенного газа в килограммах при помощи установленной в колонке дополнительной панели учета.

  • Исполнение корпуса: нержавеющая сталь
  • Страна предназначения: Казахстан

Электроника:

  • Электронная часть - Typ ER 4
  • Сетевой узел 230 V AC/50 Hz
  • панель считывания текущих показаний со счётчика в килограммах (внутри).
  • одно LCD табло (показания в литрах)
  • поворотный выключательгидравлика PN 25:
  • Специальный массовый расходомер для сжиженных углеводородных газов 0- 30 kg/min
  • Отсекатель паровой фазы с интегрированным фильтром тонкой очистки
  • Диф. клапан, Обратный клапан, мембранный регулятор,
  • Шланг высокого давления LPG 19 с скоростным клапаном в качестве предохранительной функции , Длина 4,5 m
  • разрывная муфта
  • Предохранительные клапаны RegO 25 bar
  • заправочная струбцина Typ__________
  • Монтажный узел вход/жидкая фаза: шаровой клапан 1"NPT IG
  • Монтажный узел выход/паровая фаза: шаровой клапан 3/4" NPT IG

Информационные данные на табло колонки:

  • ЦЕНА ЗА ЛИТР
  • КОЛИЧЕСТВО ЗАПРАВЛЕННЫХ ЛИТРОВ
  • ОБЩАЯ СТОИМОСТЬ

Информационные данные на доп панели:

  • Суммирующие данные о количестве заправленных килограммов, плотность, температура.

2. Одна емкость для газа производства ФАСХИММАШ, изготовленная по блочному принципу. Исполнение для надземного размещения. Диаметр 1200 мм, смотровой люк Ду 500мм, рабочая температура -40/+40 °С, рабочее давление 1,48 (1,56) МПа, антикоррозионное покрытие наружной поверхности резервуара «атмосферостойкое».

Укомплектованная следующей арматурой:

  • Предохранительный клапан FAS 28382 с запорным клапаном 28389 и прокладкой 28743;
  • Угловой клапан FAS 93905;
  • Угловой клапан 19443 со скоростным клапаном;
  • Контрольная трубка FAS 93906 (93908);
  • Манометр с трубной пружиной FAS 93907 (17009);
  • Механический уровнемер Junior №88594;
  • Клапан наполнительный FAS 13002;
  • Штуцер с фланцем ДУ 50 для забора жидкой фазы СУГ;
  • Штуцер с фланцем ДУ 20 для забора паровой фазы СУГ;
  • Штуцер с фланцем ДУ 25 для наполнения жидкой фазы СУГ;
  • Опоры резервуара для установки на фундаментное основание.

3. Открытовихревой насосный агрегат с сальниковым уплотнением производительностью 50 l/min, Ex-мотор 3,6 kW, 400/690 V, 50 Hz.

4. Байпасный клапан на байпасной линии (опломбирован).

5. Фильтр-грязеуловитель DN 50, PN 40 с APZ 3.1.B.

6. Кнопка ВКЛ/ВЫКЛ насоса при самозаправке.

7. Узел для подключения автомобиля - газовоза для жидкой фазы М60х4 с шаровым и обратным клапаном.

8. Узел для подключения паровой фазы газовоза M60х4, с шаровым клапаном.

9. Двойной переключатель для самозаправки.

10. Отопление для заправочных колонок тип FAS, управляется термостатически 130W,230V,50Hz.



По желанию Заказчика возможна установка любого другого дополнительного оборудования, характеристики предоставлены ниже.

 Технические характеристики резервуаров для СУГ

FAS-4.6-ПС

Диапазон рабочих температур:     -40… +40С

Рабочее давление до:    1,48-1,56 МПа

Максимальная доля заполнения резервуара:    85%

Минимальная доля заполнения резервуара:    5%

Расчетный срок службы:    от 15 лет

Вес:    1060 кг

Моноблок газовый

FAS-6.5-ПС

Диапазон рабочих температур:    -40… +40С

Рабочее давление до:    1,48-1,56 МПа

Максимальная доля заполнения резервуара:    85%

Минимальная доля заполнения резервуара:    5%

Расчетный срок службы:    от 15 лет

Вес:    1400 кг

Газгольдер FAS

FAS-8.5-ПС

Диапазон рабочих температур:    -40… +40С

Рабочее давление до:    1,48-1,56 МПа

Максимальная доля заполнения резервуара:    5%

Минимальная доля заполнения резервуара:    85%

Расчетный срок службы:    от 15 лет

Вес:    1750 кг

Резервуар СУГ

FAS-9.2-ПС

Диапазон рабочих температур:    -40… +40С

Рабочее давление до:    1,48-1,56 МПа

Максимальная доля заполнения резервуара:    5%

Минимальная доля заполнения резервуара:    85%

Расчетный срок службы:    от 15 лет

Вес:    2110 кг

Резервуар СУГ

FAS-20.0-ПС

Диапазон рабочих температур:    -40… +40С

Рабочее давление до:    1,48-1,56 МПа

Максимальная доля заполнения резервуара:    85%

Минимальная доля заполнения резервуара:    5%

Расчетный срок службы:    от 15 лет

Вес:    3700 кг

Резервуар СУГ

FAS-25.0-ПС

Диапазон рабочих температур:    -40… +40С

Рабочее давление до:   1,48-1,56 МПа

Максимальная доля заполнения резервуара:    85%

Минимальная доля заполнения резервуара:    5%

Расчетный срок службы:    от 15 лет

Вес:    4500 кг

Резервуар СУГ





 Газораздаточные колонки FAS



Характеристики

Модель

FAS-120

FAS-220

 FAS 220-HM

 FAS 220-WM

1

Фото

 Газовая колонка fas120  Газовая колонка FAS 220-WM  Газовая колонкаFAS 220-HM  Газовая колонка FAS-220

2

Количество пистолетов

1

1

1

2

3

Рабочее давление

до 25

до 25

до 25

до 25

4

Производительность, л/мин




минимальная

5

5

5

5



максимальная

50

50

50

50

5

Вес

110

250

225

270

6

Размеры, мм (д*ш*в)

500*400*1500

925*540*1900

1200*520*2109

1200*520*1805

7

Тип корпуса



High Mast (HM)

Wide Mast (WM)

8

Массовый расходомер (0-30 кг/мин)

1(внутри)

1 (внутри)

1 (внутри)

2 (внутри)

9

Арматура

Отсекатель паровой фазы с фильтром тонкой очистки, комплект клапанов (дифференциальный, обратный, предохранительный клапаны, мембранный регулятор), шланги высокого давления (5 м.) LPG 19 со скоростным клапаном и разрывной муфтой)

10

Узел входа (жидкая фаза)/ Узел выхода (паровая фаза)

Шаровой клапан 1ꞌꞌ NPT IG/шаровой клапан 3/4 ꞌꞌ IG

11

Дополнительное оборудование

(поставляется за доп.плату)

  1. Электромагнитный клапан (1-или 2-ступенчатый)
  2. Электрообогрев колонки
  3. Пульт набора заданной суммы (50 тг, 200 тг. и.т.д) или литров (10 л, 20 л и.т.д)
  4. Комплект диэлектрических фланцев для монтажа подземного трубопровода



Насосные агрегаты для подземных резервуаров FAS-AP

насос АР 31-8





Тип насосного агрегата

Подключение Ду (вход/Выход)

Дифференциальное давление максимальное, бар

Производительность л/мин (при 10 бар)

Вес, кг

Исполнение А

Исполнение В

АР 31-8

50/32

14

50

300

220

АР 36-8

50/35

14

100

320

240



Реализованная технологическая схема “FAS”, исполнение колонок, высоконадежные насосы и запорно-регулирующая арматура позволяют гарантировать надежную эксплуатацию при всех температурных режимах и снижают до минимума возможность ошибочного управления.
