Автономное и резервное газоснабжение промышленных предприятий

Газификация промышленных объектов, удаленных от магистральных и распределительных газопроводов является важной задачей в рамках обеспечения нормального функционирования и развития таких предприятий. Для удовлетворения потребностей этих объектов в тепловой, а в некоторых случаях и электрической, энергии, необходимо строительство системы автономного газоснабжения. Системы газоснабжения для промышленного предприятия проектируются и строятся с расчетом на снабжение объектов газопотребления достаточно большой мощности, и характеризуются повышенным расходом газа в рабочих режимах.

Промышленная газификация имеет существенные отличия от аналогичных систем бытового назначения. При строительстве автономных систем газоснабжения промышленного назначения необходимо учитывать большие объемы потребляемого топлива и необходимость создания дополнительных систем безопасности и управления рабочими процессами, а также необходимо предусмотреть наличие испарителя газа. Установка такого компонента системы газоснабжения позволит обеспечить необходимую потребность СУГ, способную бесперебойно работать со значительными нагрузками и при этом избежать снижения давления газа в газопроводе.

Для котельных мощностью от 200 до 500 кВт целесообразно применение резервуаров от 9 до 20 куб.м. и электрических испарительных установок производительностью от 32 до 64 кг/час для обеспечения работы котельной на максимальной мощности в течение, примерно, 20 суток.
Для котельных мощностью от 1000 до 3500 кВт целесообразно применение резервуаров от 20 до 50 куб.м. и электрических испарительных установок от 100 до 300 кг/час для обеспечения работы котельной на максимальной мощности в течение, примерно, 10 суток.
Для более мощных котельных целесообразно применение жидкостных испарителей до 3000 кг/час.

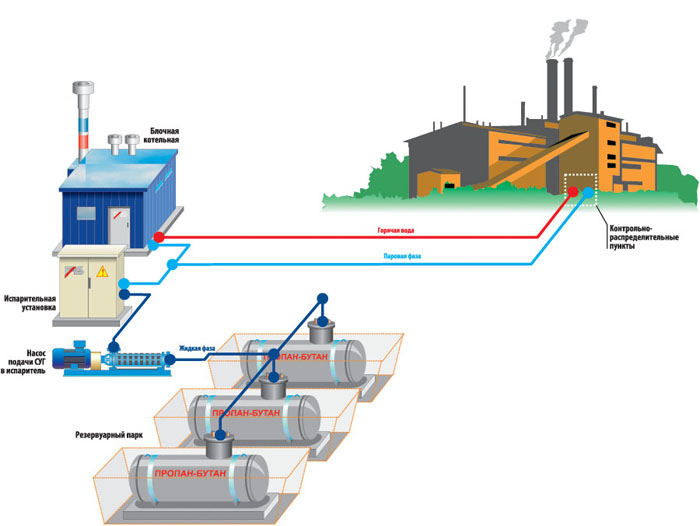

В состав системы газоснабжения промышленного объекта входит:

• Резервуары для хранения сжиженного углеводородного газа (СУГ) (подземные или надземные);
• Испарительные установки СУГ (электрические или водяные);
• Насосный агрегат для перекачки СУГ из газовоза в резервуары;
• Самовсасывающая установка для подачи жидкой фазы СУГ из резервуаров в испаритель при производительности испарителя от 200 кг/час;
• Система анодно-катодной защиты;
• Газопроводная арматура для монтажа газопровода высокого давления;
• Щит электроуправления насосной установкой;
• Изолирующие фланцы на входе и выходе газопровода из земли;
• Фильтр на всасывающем газопроводе;
• Обратный и перепускной клапаны на байпасе;
• Металлические опоры и надземные газопроводы СУГ (для исключения передачи нагрузок от газопроводов на фланцы насосов);
• Электромагнитный отсечной клапан во взрывозащищенном исполнении на вводе газопровода. Клапан отсекает подачу СУГ при понижении давления СУГ ниже 0,5 МПа и при достижении загазованности в цехе 20 % НКПРП. Датчик загазованности, связанный с электромагнитным клапаном. Звуковая сигнализация;
• Металлическая сетка по железобетонным столбам высотой 1,6 м. с устройством калитки для ограждения территория резервуарной установки;
• Внутриплощадочные сети автоматики, кабели для насоса и наружного освещения (прокладываются в траншее): трехфазные с медными жилами пяти проводные и однофазные трех проводные по классификации ГОСТ Р50571.1-93;
• Наружное освещение: опора наружного освещения: светильник взрывозащищенный типа ВЗГ200-АМС, силовой щит с автоматическим выключателем для питания наружного освещения;
• Металлический стержневой молниеотвод;
• Контура заземления:

               контур заземления резервуаров
               искусственный заземлитель

Также, наши специалисты рекомендуют использовать насосно-счетные установки FAS для слива газа с автогазовозов, потому что в Казахстане еще не все газовозы укомплектованы насосами.

FAS-Nr. 939343 - Блочный технологический комплекс FAS
в шкафном исполнении (1200х1200х600мм) для учёта СУГ при сливе в емкостной парк из автомобилей газовозов c возможностью ведения учёта сливаемого газа в килограммах/ литрах, а также учета реальной плотности и температуры СУГ. БТК позволяет производить учет газа с газовозов не зависимо от наличия отсутствия насосного агрегата на газовозе.
Подключение:
Вход шаровой запорный клапан ДУ50 (жидкая фаза)
Выход шаровой запорный клапан ДУ32 (жидкая фаза)
Сбросной трубопровод RVS15mm
Обратная линия RVS 22mm
Состоит из:
- Насосный агрегат тип FAS Z2000 производительностью 220л/мин при диф. давлении 5,6 бар. мах. диф.давление 9,6 бар
- Массовый расходомер 83E40 (FAS 988615) в комплекте с четырехтрочным жидкокристаллическим дисплеем
Параметры измерения литры/килограммы с учетом плотности и температуры продукта. Температура используемог продукта от -50 до +125 град. цельсия.
Подключение RS485 протокол MODBUS для возможности передачи данных с расходомера
Питание 20-55VAC / 16-62VDC
- фильтр грязеуловитель на линии подачи газа к насосу
- Отсекатель паровой фазы с фильтрующим элементом
- Дифференциальный клапан
- Комплект запорно предохранительной арматуры
- Адаптер для подключения к сливной колонки 986808 Ду50

FAS-Nr. 936808

Узел слива в шкафном исполнениидля подключения газовоза (подключения М60х4)

Для газифицируемых промышленных объектов требуется  проведение экспертизы промышленной безопасности и получения соответствующих сертификатов.

Благодаря целостному подходу, автономное газоснабжение, реализуемое нашими специалистами, – это отменное качество и 100% гарантии работы всех частей системы без сбоев.
