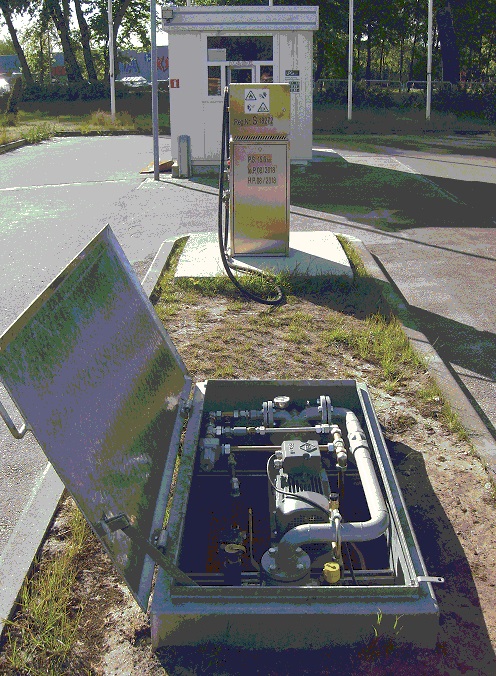

Компактная газозаправочная станция

S6300078S6300083


iukgbu3rf46











В состав комплекса компактной автомобильной газозаправочной станции на базе подземных емкостей для хранения пропан-бутана входит следующее оборудование:

- резервуар объемом 4,6 м3 (2,3 тн); 6,5 м3 (3,27 тн); 8,5 м3 (4,28 тн); 9,2 м3 (4,63 тн); 20 м3 (10 тн) или 25 м3 (12,5 тн). Расстояние от резервуара до колонки следует принимать согласно нормам РК.

- Газгольдеры покрыты специальным антикоррозийным покрытием. Так же для емкостей предусмотрена анодно-катодная защита от электрохимической коррозии.

- В зависимости от количества проходящего автомобильного трафика АГЗС может быть оснащена автозаправочными колонками (ТРК)(модели: FAS 120, FAS 220, FAS 230) в количестве от одной до четырех. Каждая колонка, в зависимости от модификации может обслуживать один или два автомобиля одновременно — одно- и двухпистолетное исполнение соответственно.

- На горловине резервуара (в специальной шахте) будет установлен насос FD-150. Производительность - 90 л/мин (при дифференциальном давлении - 10 бар).

- Комплект запорно-предохранительной арматуры FAS.

- Выносной взрывобезопасный щит электроуправления.

- В ходе разработки АГЗС по техническому заданию Заказчика, в случае необходимости или по желанию Заказчика, возможности автозаправочной станции могут быть существенно расширены. Это реализуется с помощью дополнительного оборудования, параметры которого подберут наши специалисты.

В частности, станции могут доукомплектовываться дополнительными газопроводами по заданным размерам, различными счетными системами, сепаратными насосами для заправки емкостей. Рекомендуем установить системы автоматического контроля переполнения и прекращения заправки, насосно-счетную установку, а так же автоматизированные системы учета и контроля СУГ (удаленную, через операторную и.т.д).

Скачать опросной лист

Резервуары для СУГ

Технические характеристики резервуаров для СУГ

Диапазон рабочих температур: -40… +40С

Рабочее давление: до 1,48-1,56 МПа

Максимальная доля заполнения резервуара: 85%

Минимальная доля заполнения резервуара: 5%

Расчетный срок службы: до 15 лет

Тип резервуара Объем, м3 Диаметр D, мм Длина L, мм Высота D+H, мм Вес, кг
FAS-4.6-ПС 4.6 1200 4350 1800 1050
FAS-6.5-ПС 6.5 1200 6130 1800 1500
FAS-8.5-ПС 8.5 1200 7910 1800 1830
FAS-9.2-ПС 9.2 1200 8800 1800 2020
FAS-20.0-ПС 20.0 1600 11000 2100 3700
FAS-25.0-ПС 25.0 1600 12875 2100 4500

new1 pod

Электронная газораздаточная колонка

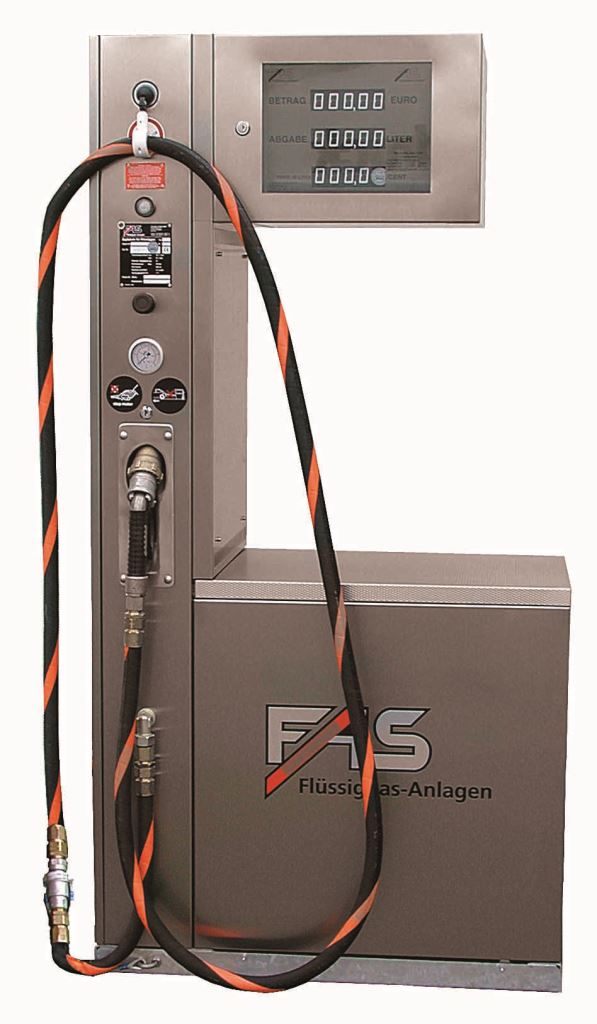

Газозаправочные колонки FAS



FAS-120SM

 эконом (однорукавная)

FAS-120SK

эконом (однорукавная)

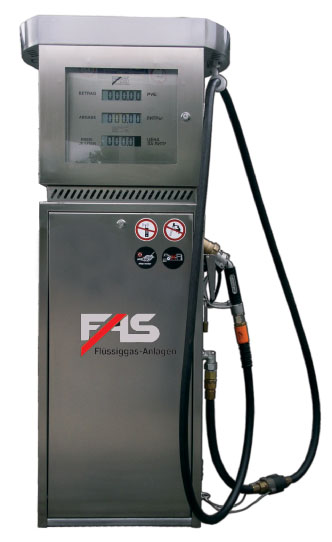

FAS-120

(однорукавная)

FAS-220

(однорукавная)



 FAS-120SM-SK



120

FAS 220

FAS 220-HM

(однорукавная)

FAS 220-WM

(заправка баллонов и авто)

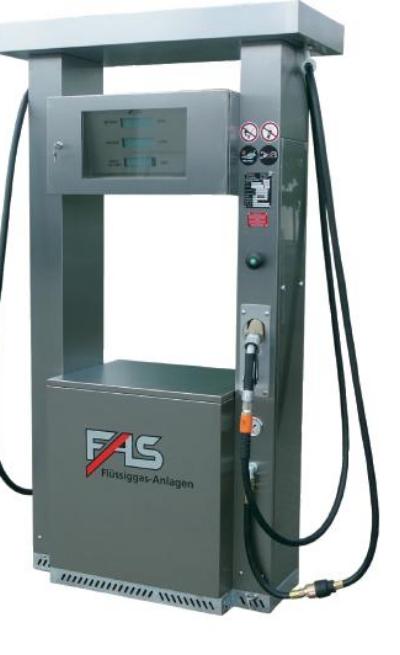

FAS 230-HM

(двухрукавная)

Дополнительное оборудование для газовых колонок FAS

230  220м 230   dljnn4nuo99cs

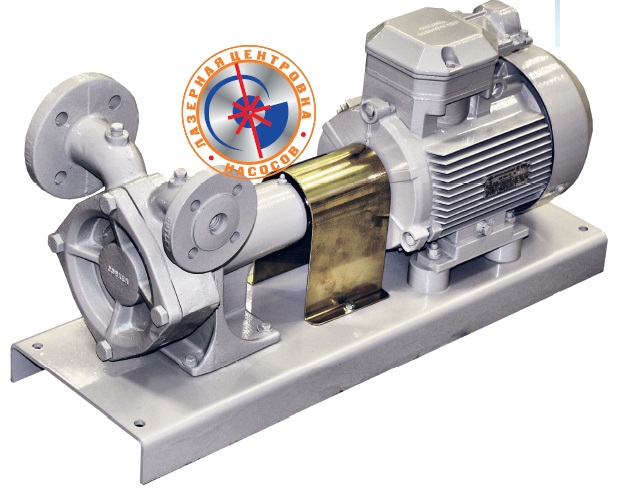

Насосный агрегат FAS-CORKEN FD-150

Номер по каталогу

Мощность электромотора, кВт

Тип насосного агрегата

Подключение Ду (вход/Выход)

Дифференциальное давление максимальное, бар

Производительность л/мин

(при 10 бар)



Размеры, мм



 fd150fd150 agregat

91 501

5.5

FD-150

40/25

13.5

90

800*385*260



91 434

4.6

FD-150

40/25

13.5

90

800*385*260





ПРЕИМУЩЕСТВА

 preim1  preim2  preim3  preim4  preim5  preim6  preim7
Наличие сертификатов Наличие разрешения на применение в РК Возможность заказа комплектного АГЗС заводской сборки Возможность применения в климатических зонах с низкой температурой Высокое качество Оптимальная цена Поставляем по всему РК

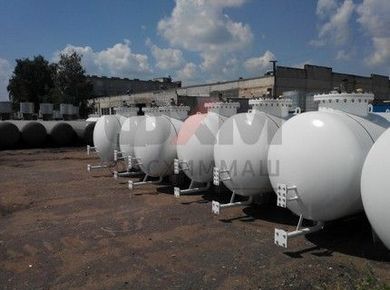

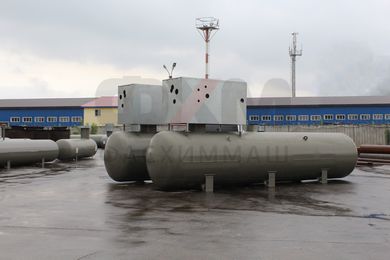

ФОТОГРАФИИ

56565656565623562S6300083 P1030568

 Специалисты компании «КазГерм-Сервис» помогут Вам с подбором оптимального объема резервуара для АГЗС и ПНБ, подскажут стоимость и сроки производства резервуаров. Связаться с нами вы можете по телефону 8 (727) 223 00 28 или отправив заявку на электронный адрес    Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Подземные резервуары для АГЗС, ПНБ

Газгольдеры подземные

ТОО "КазГерм-Сервис" поставляет подземные резервуары для СУГ типа FAS-ПС, которые предназначены в качестве хранения СУГ на АГЗС (Автомобильные газовые заправочные станции) и ПНБ (пунктов наполнения баллонов).

Данные резервуары устанавливаются в котловане с последующей засыпкой, что обеспечивает дополнительную защиту резервуаров от повреждений и обеспечивает взрыво- и пожаробезопасность.

Резервуар подземный для АГЗСРезервуары наземные для АГЗС




Преимущества станционных резервуаров подземного исполнения:


  • 1. Уменьшение нормированных расстояний от технологического оборудования до объектов инфраструктуры АГЗС, а так же сооружений, не относящихся к АГЗС.
  • 2. Возможность размещения резервуара в стесненных условиях.
  • 3. Резервуары могут поставляться в комплекте с насосным агрегатом, установленным в технологическом отсеке резервуара, что значительно сокращает срок ввода АГЗС в эксплуатацию.


ООО «ФАСХИММАШ», как завод-производитель, может дополнительно комплектовать резервуары системами коммерческого учета СУГ: уровнемерами типа «СТРУНА», «ВЕГА» и «OPW» и другими.

Соблюдение требований Промышленной безопасности, как при разработке конструкции резервуара, так и в процессе изготовления, обеспечивают надежность и безопасность резервуара и всей системы.

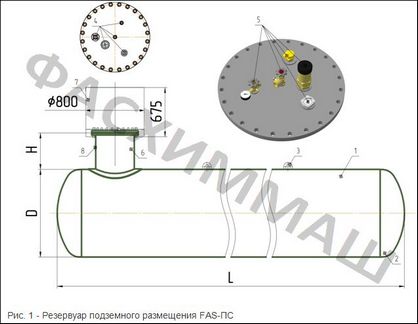

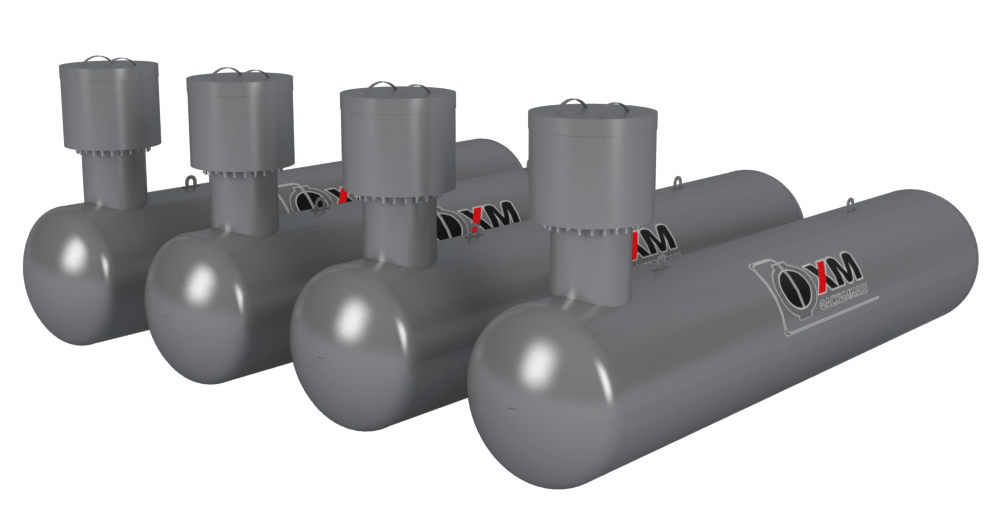

Резервуар подземного размещения FAS-ПС



Технические характеристики резервуаров:


Диапазон рабочих температур: -40… +40С

Рабочее давление: до 1,48-1,56 МПа

Максимальная доля заполнения резервуара: 85%

Минимальная доля заполнения резервуара: 5%

Расчетный срок службы: до 15 лет



Таблица 1. Весогабаритные характеристики резервуаров производства ООО "ФАСХИММАШ"

Тип резервуара Объем, м3 Диаметр D, мм Длина L, мм Высота D+H, мм Вес, кг
FAS-4.6-ПС 4.6 1200 4350 1800 1050
FAS-6.5-ПС 6.5 1200 6130 1800 1500
FAS-8.5-ПС 8.5 1200 7910 1800 1830
FAS-9.2-ПС 9.2 1200 8800 1800 2020
FAS-20.0-ПС 20.0 1600 11000 2100 3700
FAS-25.0-ПС 25.0 1600 12875 2100 4500

Специалисты компании «КазГерм-Сервис» помогут Вам с подбором оптимального объема резервуара для АГЗС и ПНБ, подскажут стоимость и сроки производства резервуаров. Связаться с нами вы можете по телефону 8 (727) 223 00 28 или отправив заявку на электронный адрес Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

ОБОРУДОВАНИЕ ДЛЯ ПРОПАН-БУТАНА (СУГ)

♦ НАСОСЫ И НАСОСНЫЕ АГРЕГАТЫ

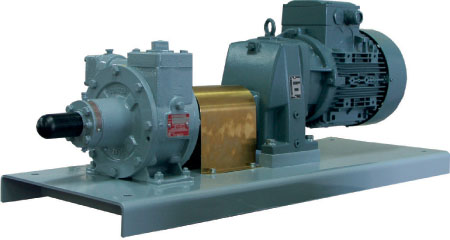

2524Насосы и насосные агрегаты для СУГ типа FAS/CORKEN. Открытовихревые, шиберные, турбинные насосы производительностью от 10 до 4310 л/мин

   Подробнее: Насосы и насосные агрегаты



 ♦ КОМПРЕССОРЫ И КОМПРЕССОРНЫЕ АГРЕГАТЫ

для основного текста

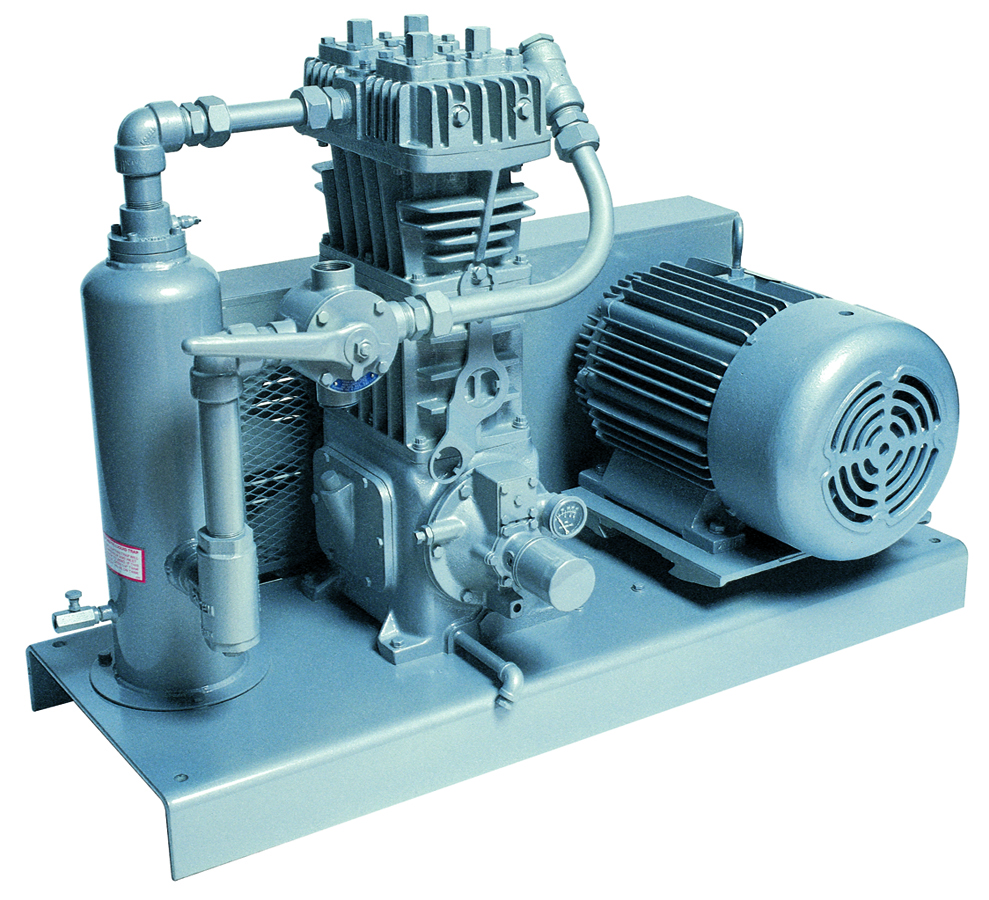

Компрессоры и компрессорные агрегаты для сжиженного углеводородного газа Тип FAS/CORKEN. Мобильные и стационарные компрессоры производительностью от 12 до 600 м3/ч.



Подробнее: Компрессоры и компрессорные агрегаты

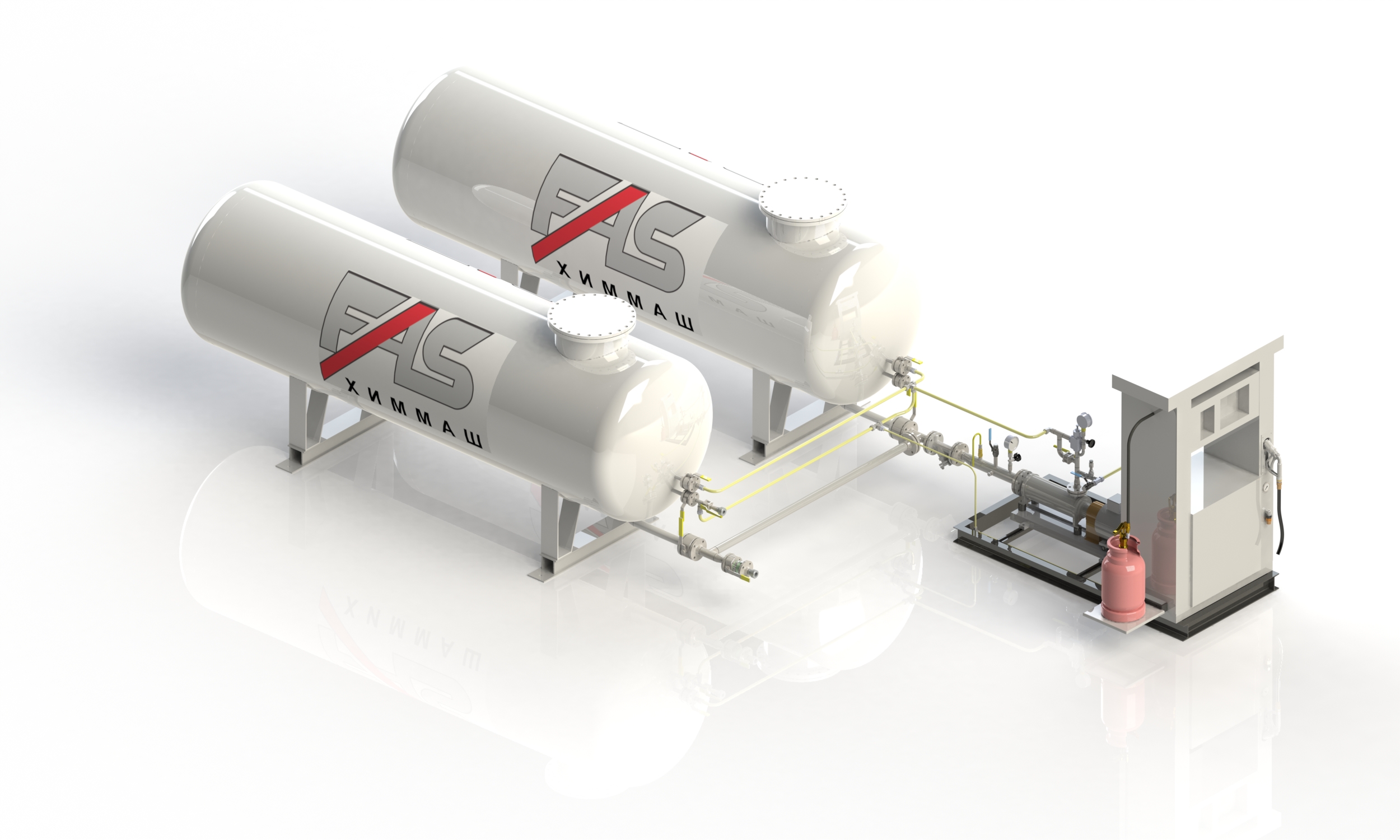

  ♦ АВТОГАЗОЗАПРАВОЧНЫЕ СТАНЦИИ

Газовые заправочные станции FAS и комплектующие к ним эксплуатируются во многих регионах мира. Моноблоки FAS в Республике Казахстан прочно зарекомендовали себя как символ  надежности и долговечности. Все больше и больше Казахстанцев начинают понимать, что купив один раз FAS-оборудование, полностью закрывается вопрос по техническому обслуживанию. Нередко встречаются клиенты по вопросам переоснащения оборудования других марок на оборудование FAS. Так же, все больше и больше потребителей СУГ начинают оценивать престиж компании по марке оборудования, на котором их обслуживают, где несомненным лидером является оборудование FAS.
933762-3 1 1-3D 2x46HC NZ36-8 Wide-Mast

Подробнее: Автогазозаправочные станции

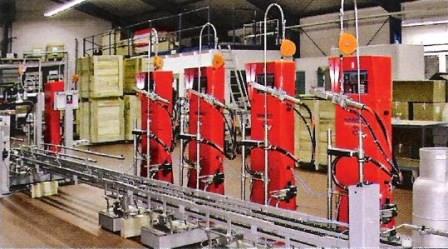

♦ ОБОРУДОВАНИЕ ДЛЯ НАПОЛНЕНИЯ БЫТОВЫХ БАЛЛОНОв

3

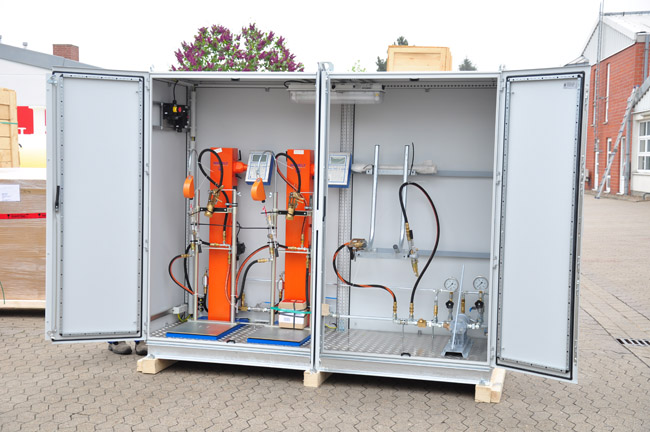

Шкафная установка

Компания FAS вместе с фирмой NINNELT,специализирующейся на выпуске оборудования для газонаполнительных пунктов, разработала современные технологические решения для газонаполнительных станций различного масштаба, от контейнерной установки заправки баллонов в составе автогазозаправочной станции до многофункционального высокопроизводительного комплекса, расчитанного на заправку нескольких тысяч баллонов в сутки.

♦ ГАЗГОЛЬДЕРЫ ДЛЯ СУГ

Резервуары для пропан-бутана — фундамент системы автономного газоснабжения, от качества изготовления которых во многом зависит конечная надежность и эффективность cистемы газоснабжения. Емкости выпускаются серийно в широкой гамме объемов и поставляются со специальным эпоксидным покрытием, в  наземном и подземныом исполнеии.
 new1 pod  new2 pod

          Подробнее: Газгольдеры для СУГ



♦ ГАЗОЗАПРАВОЧНЫЕ КОЛОНКИ ДЛЯ СУГ

220м Газозаправочные колонки компании FAS с массовыми расходомерами. Варианты исполнения: однорукавные, двухрукавные и универсальные (для баллонов и автомашин)

Подробнее: Газозаправочные колонки для СУГ

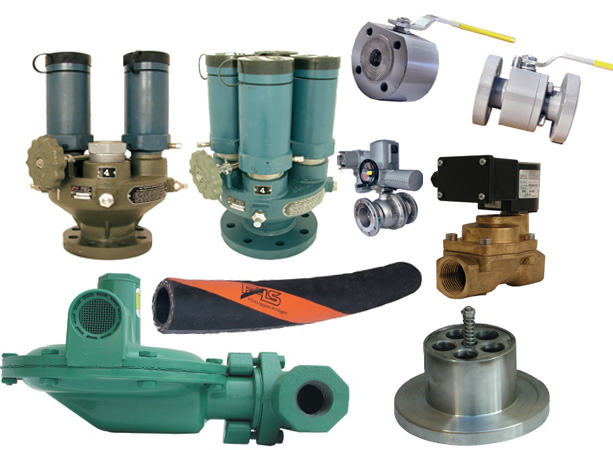

♦ АРМАТУРА

Арматура





Трехходовые сальниковые поворотные краны, конденсатоотводчики, заслонки и задвижки, грязевики, фильтры, воздухоотводчики, обратные и предохранительные клапаны, которые выполняют предохранительные и защитные функции, контрольные, регулировочные, трехходовые, а также краны двойной регулировки, с помощью которых происходит поверка манометров, раздача-распределение потоков сжиженных углеводородных газов, шаровые и пробковые краны, используемые для операций по сливу-наливу СУГ, частичного ограничения или отключения прохода, используются в системах хранения, перкачки в качестве регулирующих и запорно-спускных органов.

Соединительные элементы из особенных материалов - токарные элементы из латуни, стали, нержавеющей стали

Скоростные и обратные клапана

Соединителные элементы

Наполняющие клапаны, заправочные пистолеты, сливные клапаны, муфты разрывные

Грязеуловители, фильтры, отсекатели

Принадлежности для газовозов и перегрузки газа из желзнодорожных цистерн

Манометры, термометры

Предохранительные клапаны, разрывные шайбы

Запирающие, дифференциальные, пневматические, электромагнитные, шаровые клапаны

Регуляторы, предохранительные запирающие клапаны

Измерительные устройства

Счетно-измерительные устройствa

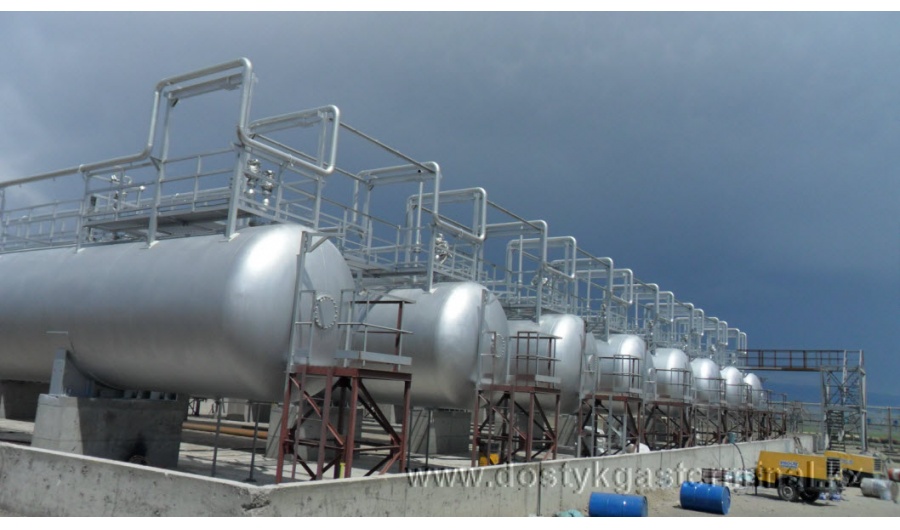

♦ Газонаполнительные станции (гнс)

 dg6gk-is-97 Газонаполнительные станции (ГНС)  служат для приема газа с заводов-поставщиков, хранения и распределения его в баллоны и авто и ж/д цистерны. Компания «КазГерм-Сервис» является поставщиком качественного и надежного оборудования для ГНС. Поставляем резервуары, оборудование для сливо-наливных операций, насосно-компрессорного отделения, постов наполнения баллонов, заправки автомобилей, запорную арматуру, генераторы, насосы для воды  и.т.д. Также, выполняем работы по проектированию (технологическая часть) и шеф-монтажу.

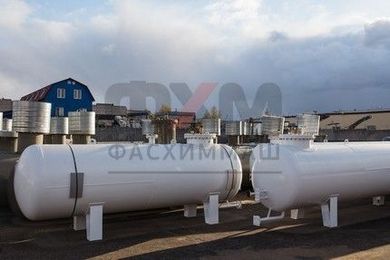

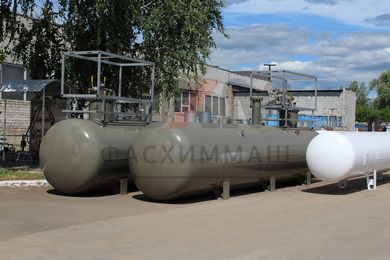

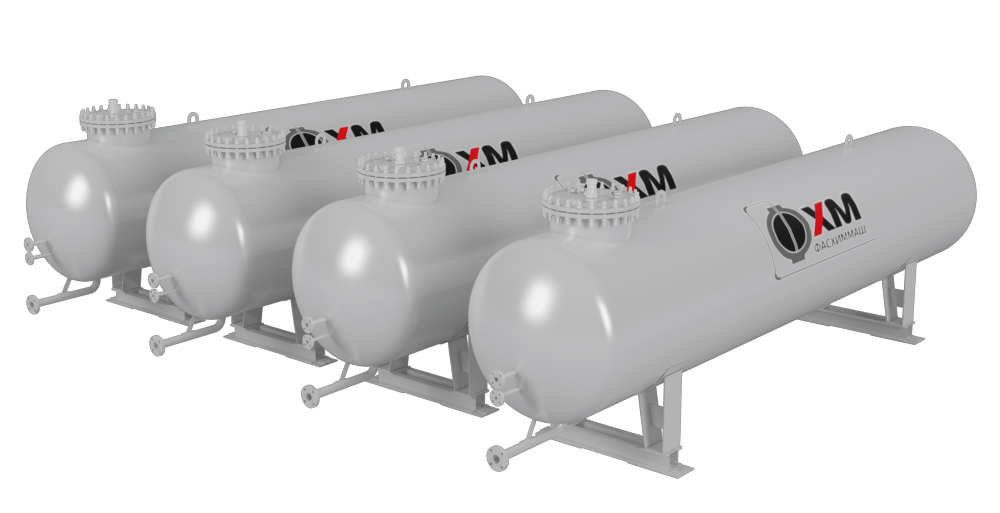

Наземные резервуары для АГЗС, ПНБ

Газгольдеры наземные

В случае невозможности, по какой-либо причине применения подземных газгольдеров завод «ФАСХИММАШ» предлагает резервуары наземного исполнения типа FAS-НС

Резервуары наземные для АГЗСРезервуары наземные для АГЗС




Данный тип резервуаров получил широкое распространение за счет ряда неоспоримых преимуществ:


  • Отсутствие необходимости в проведении земельных работ;
  • Возможность наружного осмотра поверхности резервуара;
  • Легко интегрируются в уже существующую АЗС;
  • Быстрый срок окупаемости;
  • Поскольку резервуар устанавливается на опорах подача СУГ в насосный агрегат осуществляется за счет гидростатического давления в резервуаре.


Свободное движение СУГ к насосному оборудованию обеспечивает его стабильную работу и подачу газа на ТРК (Топливо раздаточную колонку) и ПНБ (Пункт наполнения баллонов), в независимости от качества газа.

Соблюдение требований Промышленной безопасности как при разработке конструкции резервуара, так и в процессе изготовления, обеспечивают надежность и безопасность резервуара и всей системы. При регистрации резервуаров и получении лицензии на эксплуатацию системы не возникнет сложностей даже в случае ужесточения действующих норм и Правил.

Резервуар наземного размещения FAS-НС



Технические характеристики резервуаров:


Диапазон рабочих температур: -40… +40С

Рабочее давление: до 1,48-1,56 МПа

Максимальная доля заполнения резервуара: 85%

Минимальная доля заполнения резервуара: 5%

Расчетный срок службы: до 15 лет



Таблица 1. Весогабаритные характеристики резервуаров производства ООО "ФАСХИММАШ"

Тип резервуара Объем, м3 Диаметр D, мм Длина L, мм Высота S+D, мм Вес, кг
FAS-4.6-НС 4.6 1200 4350 1700 1050
FAS-6.5-НС 6.5 1200 6130 1700 1300
FAS-8.5-НС 8.5 1200 7910 1700 1800
FAS-9.2-НС 9.2 1200 8800 1700 2030
FAS-20.0-НС 20.0 1600 11000 2200 4900

Специалисты компании «KазГерм-Сервис» помогут Вам с подбором оптимального объема резервуара для АГЗС, подскажут стоимость и сроки производства резервуара для АГЗС. Связаться с нами вы можете по телефону 8 (727) 223 00 28 или отправив заявку на электронный адрес: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Арматура

АрматураТрехходовые сальниковые поворотные краны, конденсатоотводчики, заслонки и задвижки, грязевики, фильтры, воздухоотводчики, обратные и предохранительные клапаны, которые выполняют предохранительные и защитные функции, контрольные, регулировочные, трехходовые, а также краны двойной регулировки, с помощью которых происходит поверка манометров, раздача-распределение потоков сжиженных углеводородных газов, шаровые и пробковые краны, используемые для операций по сливу-наливу СУГ, частичного ограничения или отключения прохода, используются в системах хранения, перкачки в качестве регулирующих и запорно-спускных органов.

Соединительные элементы из особенных материалов - токарные элементы из латуни, стали, нержавеющей стали

Скоростные и обратные клапана

Соединителные элементы

Наполняющие клапаны, заправочные пистолеты, сливные клапаны, муфты разрывные

Грязеуловители, фильтры, отсекатели

Принадлежности для газовозов и перегрузки газа из желзнодорожных цистерн

Манометры, термометры

Предохранительные клапаны, разрывные шайбы

Запирающие, дифференциальные, пневматические, электромагнитные, шаровые клапаны

Регуляторы, предохранительные запирающие клапаны

Измерительные устройства

Счетно-измерительные устройствa
