Популярное оборудование

Автогазозаправочная станция (АГЗС)

Автогазозаправочные станции (АГЗС)

Номер Заказа: FAS-Nr. 931470

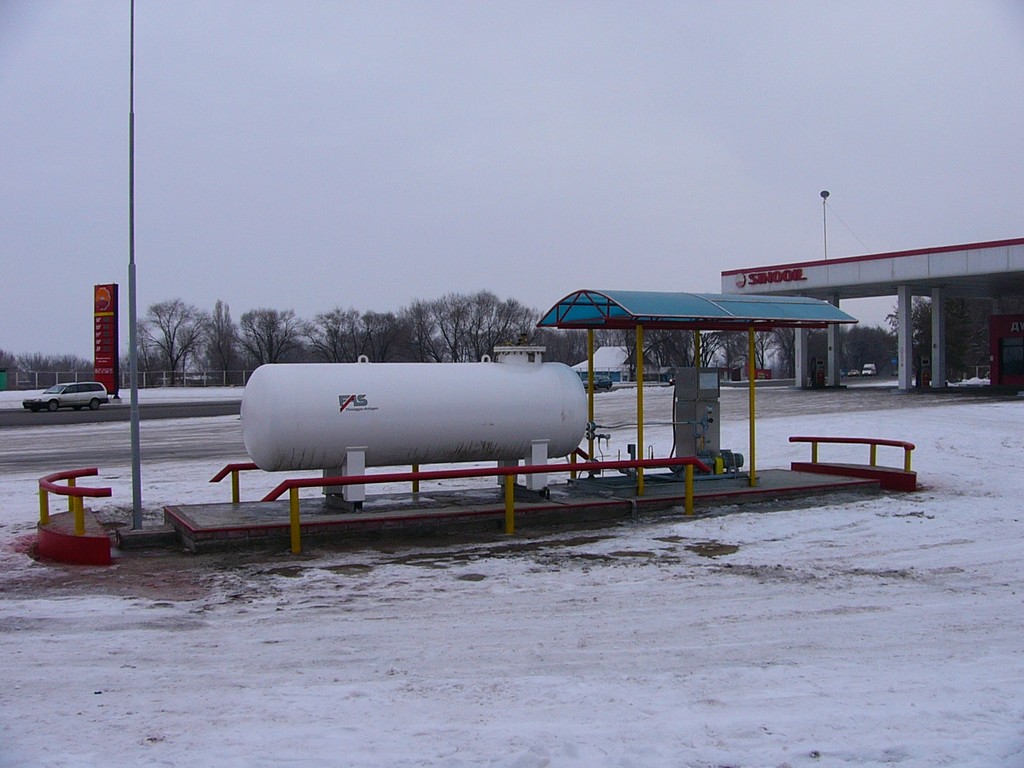

Автогазозаправочная станция (АГЗС или моноблок).

 Моноблоки фирмы FAS оснащены всем необходимым оборудованием для осуществления технологических операций по приёму, хранению и заправке транспортных средств (легкового и грузового автотранспорта) сжиженным углеводородным газом (СУГ).

Газовая заправочная станция тип FAS, состоит из следующих основных компонентов

:

1.Электронная заправочная колонка Typ FAS-120литр/кг(PRESET)

Подробнее: Автогазозаправочная станция (АГЗС)

Оборудование для газозаправочных станций

ВНИМАНИЕ! Приобретайте только у официального дилера! Выявились случаи подделок!


fd 150Насос для сжиженных углеводородных газов (пропан-бутан) тип СORKEN FD-150

Производительность: макс. 60 л/мин

при диф.давление - 10.5 бар

Номер Заказа: 21 608

Макс. диф.давление - 10,5 бар

Насос идеально подходит для газозаправочной станции
Фланец в соответствии с DIN 2635, PN 40,

Вход DN 40, выход DN 25,
Со свободным концом вала

График: диф.давление - производительность

fd150 grafic

Насосный агрегат для сжиженных углеводородных газов (пропан-бутан) тип СORKEN FD150

Производительность: макс. 60 л/мин20140916 100846

при диф.давление - 10.5 бар

Номер Заказа: 21 501

Насосный агрегат тип FD150 для газозапр. станции,
состоящий из:
Турбинного насоса FD150, PN 25, с многофункциональным сальниковым
уплотнением, корпус из стального литья ASTM A536,
на входе фланец DN 40, на выходе фланец DN 25, в комплекте с

электромотор 5.5 кВт, 380-420 V, 50 Hz, с муфтой и защитным кожухом,
установлен на общей плате из стали

Компрессор CORKEN 91

Компрессор CORKEN 91Поршневой компрессор сухого хода тип FAS/Corken 91



Номер заказа: FAS-Nr. 21050

Технические характеристики:

  • макс. давление на выходе 23 бар
  • макс. производительность около 13 м3/ч
  • тип конструкции - вертикальный поршневой
  • тип смазки - "сухой"
  • тип передачи - ременная
  • тип охлаждения - воздушное
  • манометры на всасывающей и нагнетательных линиях
  • с простым уплонением вала











Схема перекачки жидкой фазы:

схема перекачки Компрессор CORKEN 91

FAS-Nr.210141

IMG 1Поршневой компрессорный агрегат сухого хода FAS 161-91

Номер заказа: FAS-Nr. 210141

 Поршневой компрессорный агрегат тип FAS/CORKEN PN 25
 * для установки на компрессорных участках, оборудованных "гребенкой" переключения
направления потока газа смонтированным в трубопроводах фильтрирующим и контрольно-
предохранительным оборудованием
*электромотор во взрывозащищенном исполнении с клиноременной передачей
* усиленная опорная рама, отгрунтована и лакирована

БАЗОВАЯ ВЕРСИЯ, СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ для перекачки пропан/бутана,

состоящий из:

Компрессор Tип 91, с цилиндром с простой заглушкой

макс. давление на выходе 23 бар

макс. производительность около 12 м3/ч

мотор EExeIIT3, 230/400V, 3,6 кВт, 50 Hz с клиноременной передачей и защитным кожухом

с предохранительным клапаном

натяжение приводного ремня, приводной ремень и шайба приводного ремня

вход: (всасывающая сторона) фланец ДУ 25, отсекатель жидкой фазы DN 25 PN 25 FAS с запорным клапаном для конденсата, манометр 0-25 bar

выход (нагнетательная сторона): предохранительный клапан 19 бар, манометр 0-25 бар, фланец Ду 25, комплектно установлен на усиленной рамы из стали, огрунтован и окрашен, с заводским аттестатом 2.2 в соответствии с EN 10204

Дополнительные запасные части, принадлежности, предохранительное и контрольное оборудование для поршневых компрессоров:

1) Механический отсекатель жидкости PN25 тип FAS

Номер заказа: FAS-Nr. 21 130

  • материал - стальотсекатель жидкости
  • стальной шаровый клапан 3/8" NPT для спуска конденсата
  • соответствие нормам AD и TRB
  • аттестат 3.1 EN 10 204
  • возможность подключения электронной предохранительной системы отключения компрессора
  • объем - 5,8 л
  • вес - 18,4 кг

2) Клапан 4-ходовой шаровый PN40

  • материал - сталь
  • соответствие нормам AD А4
  • уплотнение  - тефлон
  • аттестат 3.1 EN 10 204



Автоматизированная система учета движения СУГ и контроля параметров работы ГНС

Автоматизированная система учета движения СУГ и контроля параметров работы ГНС

1Программно-аппаратный комплекс контроля параметров работы ГНС разработан специалистами компании FAS на основе 30-летней работы с оборудованием для СУГ. Знание особенностей учета СУГ на всем пути продукта позволило создать продукт, максимально учитывающий реальные потребности предприятий.

Основные функциональные возможности комплекса:

Комплекс состоит из четырех взаимосвязанных функциональных блоков:
- система автоматизированного управления поступления СУГ;
- система учета емкостного СУГ;
- система автоматизированного управления отпуском СУГ;
- система балансового учета и формирования отчетов.

Система управления поступлением СУГ осуществляет: контроль за въездом-выездом автомобильного и/или железнодорожного транспорта (цистерн) на территорию ГНС и площадки налива; массовый учет СУГ, контроль брутто и нетто массы транспортных средств; принятие СУГ на баланс ГНС.

2
Автоматизированные системы управления терминалами и ГНС введены в действие на многих объектах в странах СНГ и Балтии



3Система учета емкостного СУГ обеспечивает: учет массы и объема продукта (в том числе на основании калибровочных таблиц резервуаров), температуры и давления СУГ; перемещение продукта в системе емкостного парка ГНС; мониторинг каждой емкости; суммирующие данные о количестве СУГ на балансе терминала и о наличии свободного емкостного объема.

В модуле управления отпуском осуществляются следующие функции: контроль въезда-выезда авто- или железнодорожных цистерн на территорию ГНС и площадки налива; массовый учет СУГ, контроль брутто и нетто массы транспортных средств; снятие СУГ с баланса ГНС.

Система балансового учета и формирования отчетов выполнена с учетом специфики работы ГНС и обеспечивает получение оперативной информации. Специалисты могут вести базы данных по всем параметрам; формировать отчеты по заданным параметрам за произвольный период времени в графической и табличной формах, проводить статистическую обработку информации в соответствии со специализированными требованиями; легко и быстро генерировать необходимые документы (акты приемки СУГ, товарно-транспортные накладные, сменные и периодические отчеты, товарные балансы и пр.).



4


5
Безопасность системы обеспечивается многоуровневой схемой персонального доступа, надежно защищающей информацию от несанкционированного воздействия.

Рабочее место директора обеспечивает: получение информации о поступлении СУГ за любой период времени; получение информации о реальном количестве СУГ в текущей временной точке, количество газа на балансе ГНС; получение информации о свободном емкостном объеме ГНС в текущей временной точке; получение информации об отпуске СУГ: баллонный газ, ж/д-цистерны, автомобили-газовозы.


Внедрение АСУ выполняется в несколько этапов:

- обследование предприятия (ГНС);
- адаптация проектных решений в соответствии с характеристиками объекта;
- согласование технического задания по автоматизации с требованиями заказчика;
- поставка технологического оборудования;
- монтаж, пуско-наладка, ввод АСУ ТП в эксплуатацию.

АСУ можно вводить в строй поэтапно, постепенно наращивая функциональность прямо в процессе эксплуатации. Компания FAS осуществляет сопровождение программных продуктов и сервис.

Информация может отражаться как в визуально-графической, так и табличной формах, в том числе с выводом на бумажном носителе.

Насосы CORKEN

1)Насос для сжиженных углеводородных газов (пропан-бутан) тип СORKEN FD-150

Производительность: макс. 60 л/минfd150

при диф.давление - 10.5 бар

Номер Заказа: 21 608

Макс. диф.давление - 10,5 бар

Насос идеально подходит для газозаправочной станции
Фланец в соответствии с DIN 2635, PN 40,

Вход DN 40, выход DN 25,
Со свободным концом вала

График: диф.давление - производительность:

fd150 grafic

Подробнее

2) Насосный агрегат для сжиженных углеводородных газов (пропан-бутан) тип СORKEN FD150

Производительность: макс. 60 л/мин20140916 100846

при диф.давление - 10.5 бар

Номер Заказа: 21 501

Насосный агрегат тип FD150 для газозапр. станции,
состоящий из:
Турбинного насоса FD150, PN 25, с многофункциональным сальниковым
уплотнением, корпус из стального литья ASTM A536,
на входе фланец DN 40, на выходе фланец DN 25, в комплекте с

электромотор 5.5 кВт, 380-420 V, 50 Hz, с муфтой и защитным кожухом,
установлен на общей плате из стали

Подробнее

3) Насос для сжиженных углеводородных газов (пропан-бутан) тип СORKEN Z2000

Производительность: макс. 220 л/мин

z2000

при диф.давление - 5 бар

Номер Заказа: 21 296

Правого вращения, соединительные узлы - 2" NPT, с простым сальниковым уплотнением, макс.
800 об/мин, корпус ASTM A536,

Макс. диф.давление - 10,5 бар

График зависимости производительности насосов:

z2000 grafik

Подробнее

 4) Насосный агрегат для сжиженных углеводородных газов (пропан-бутан) тип СORKEN Z2000



Производительность: макс. 220 л/минz4500 s motorom

при диф.давление - 5 бар

Номер Заказа: 21 225

Правого вращения, соединительные узлы - 2" NPT, с простым сальниковым уплотнением,

Макс. диф.давление - 10,5 бар

В комплекте с взравозащищенным мотором 5,50 кВт, 400/690 V, 50 Hz, E Ex e II T3,

макс. 800 об/мин, смонтирован на общей раме,

огрунтован и лакирован

Подробнее

Регуляторы давления REGO, GOK

1. Двухступенчатый регулятор давления тип GOK, PN 25

Номер Заказа: FAS-Nr. 16222регулятор 16222

Регулятор давления тип GOK, PN 25, пропускная способность 20-60 кг/ч

состоит из регуляторов 1. и 2. ступени, с предохранительным запорным клапаном SAV

1. Ступень регулирования PN 25, 60 кг/ч, выходное давление 1,5 бар, узлы соединенеия POL x G 3/4 i, c предохранительным запорным клапаном SAV и предохранительным, сбрасывающим клапаном SBV,

давление срабатывания SAV 2,2 bar,

давление срабатвания SBV 2,5 bar

2. Ступень регулирования PN 4, давление на выходе 30 мбар, узлы соединенеия G 1 i x G 1 i c предохранительным запорным клапаном SAV и предохранительным сбрасывающим клапаном SBV,

давление срабатывания SAV 100 мbar,

давление срабатвания SBV 135 мbar





2) Компактный двухступенчатый регулятор давления, PN 25



Номер Заказа: FAS-Nr. 1622316223

Регулятор давления PN 25, T DIN-DVGW-допуск, емкостная комбинация 1 и 2 ступени, состоящая из: регулятор среднего давления с предохранительным

запорным клапаном (SAV) {1. ступень); регулятор нижнего давления с

предохранительным стравливающим клапаном (SBV) (2. ступень)

давление на входе: до 25 bar

давление на выходе: З0 мБар

производительность:12 kg/h

соединение: вход POL, выход R 3/4" IG



3) Компактный двухступенчатый регулятор давления тип REGO, PN 16



Номер Заказа: FAS-Nr. 28 000  28 000 регулятор

Компактный регулятор давления FAS 28000, тип рReg0 LV404B46,

Производительность - до 11 кг/час, PN 25, 2-х ступенчатый с вмонтированным предохранительным клапаном,

вход ¼” NPT IG,

выход ¾” NPT IG,

давление "перед" до 16 бар,

давление "позади" от 22,8 до 33,0 мбар





скоростные клапана FAS

Номер Заказа: FAS-Nr. 12070скоростной клапан

Скоростной клапан 1" (DN 25) FAS 166, PN 40,

для монтажа между двумя фланцами DN 25,
корпус из нержавеющей стали 1.4301, пружина из нержавеющей
стали, скорость закрытия 45 l/min жидкого пропана
с аттестатом приемки 3.1B в соответствии с EN 10 204
- CE-маркировка по DGRL 97/23/EG



Прочие скоростные клапана



обратные клапана FAS

1) Обратный клапан (заслонка) DN 32, PN 40обратный клапан 12 536

Номер Заказа: FAS-Nr. 12534

уплотнение Viton, межфланцевое исполнение - для монтажа между двумя

фланцами, материал корпуса - нержавеющая сталь 1.4006, CE DGRL 97/23/EG.

2) Обратный клапан (заслонка) DN 50, PN 40

Номер Заказа: FAS-Nr. 12536

мягкое уплотнение из Viton, монтаж между

двумя DIN-фланцами с гладкой поверхностью

материал 1.4317

3) Обратный клапан (фланцевый) DN 50, PN 40

Номер Заказа: FAS-Nr. 1251612515

фланцы в соответствии с DIN 2635

и AD-требованиями, с аттестатом 3.1.B

в соответствии с Европейскими Нормами EN 10 204

- CE-маркировка в соответствии с DGRL 97/23/EG

Для автономного газоснабжения

             1. Испаритель FAS 2000/40

Номер Заказа: FAS-Nr. 20332isparitel-60

Электрический (сухой) испаритель тип  2000-40, производительность до 40 кг/ч непрямого электрического подогрева для Ех-зоны 2, включая 2 шт. электромагнитных клапана на входе испарителя, потребляемая мощность 4,4 кВт, напряжение 220.240V/50 Hz.

Соединение трубопровода вход RVS 12mm, выход RVS 15mm

Электрооборудование отвечает требованиям VDE 0165/DIN 57165 и VDE 0100/DIN 57100. Уровень взрывобезопасности — Ех 2.

Испарители типа FAS 2000 относятся к т.н «сухим» испарителям косвенного нагрева. В них для передачи тепла от нагревательных элементов применяется не жидкий теплоноситель, а сплав на основе алюминия с высоким коэффициентом теплопроводности. Эта характеристика металлического теплоносителя позволяет испарителю после включения быстро, в течение минуты, выходить на рабочие режимы и тем самым существенно снижать затраты электроэнергии. Управление работой испарителя осуществляется с помощью термодатчиков, связанных с электромагнитными клапанами на входе и выходе. Такое решение позволило обеспечить безопасную работу испарителя в любых режимах.



        2. Двухступенчатый регулятор давления тип GOK, PN 25

            Номер Заказа: FAS-Nr. 16222регулятор 16222

            Регулятор давления тип GOK, PN 25, пропускная способность 20-60 кг/ч

состоит из регуляторов 1. и 2. ступени, с предохранительным запорным клапаном SAV

            1. Ступень регулирования PN 25, 60 кг/ч, выходное давление 1,5 бар, узлы соединенеия POL x G 3/4 i, c предохранительным запорным клапаном SAV и предохранительным, сбрасывающим клапаном SBV,

давление срабатывания SAV 2,2 bar,

давление срабатвания SBV 2,5 bar

             2. Ступень регулирования PN 4, давление на выходе 30 мбар, узлы соединенеия G 1 i x G 1 i c предохранительным запорным клапаном SAV и предохранительным сбрасывающим клапаном SBV,

давление срабатывания SAV 100 мbar,

давление срабатвания SBV 135 мbar



         3.  Компактный двухступенчатый регулятор давления, PN 25



              Номер Заказа: FAS-Nr. 1622316223

              Регулятор давления PN 25, T DIN-DVGW-допуск, емкостная комбинация 1 и 2 ступени, состоящая из: регулятор среднего давления с предохранительным

запорным клапаном (SAV) {1. ступень); регулятор нижнего давления с

предохранительным стравливающим клапаном (SBV) (2. ступень)

давление на входе: до 25 bar

давление на выходе: З0 мБар

производительность:12 kg/h

соединение: вход POL, выход R 3/4" IG
